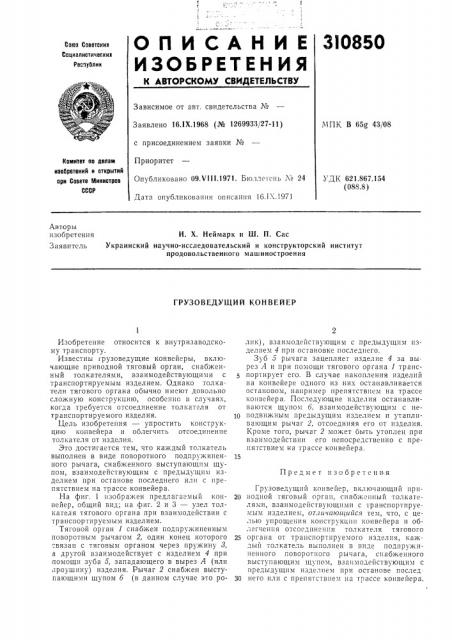

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЗЮ850

Союз Советских

Социалистических

Реслублик

Зависимое от авт. свидетельства ¹

Заявлено 16.IX.1968 (№ 1269933/27-11) с присоединением заявки №

Приоритет

Опубликовано 09.Vill.1971, Бюллетень ¹ 24

Дата опубликования описания 16.IX.1971

МПК В 65g 4 3/08

Комитет по делан изобретений и открытий ори Совете Министров

СССР

УДК 621.867.154 (088.8) Авторы изобретения

Заявитель

И. Х. Неймарк и Ш. П. Сас

Украинский научно-исследовательский и конструкторский институт продовольственного машиностроения

ГРУЗОВЕДУЩИЙ КОНВЕЙЕР

Предмет изобретения

Изобретение относится к внутризаводскому транспорту.

Известны грузоведущие конвейеры, включающие приводной тяговый орган, снабженный толкателями, взаимодействующими с транспортируемым изделием. Однако толкатели тягового органа обычно имеют довольно сложную конструкцию, особенно в случаях, когда требуется отсоединение толкателя от транспортируемого изделия.

Цель изобретения — упростить конструкцию конвейера и облегчить отсоединение толкателя от изделия.

Это достигается тем, что каждый толкатель выполнен в виде поворотного подпружиненного рычага, снабженного выступающим щупом, взаимодействующим с предыдущим изделием при останове последнего или с препятствием на трассе конвейера.

На фиг. 1 изображен предлагаемый конвейер, общий вид; на фиг. 2 и 3 — узел толкателя тягового органа при взаимодействии с тр а нспортируемым изделием.

Тяговой орган 1 снабжен подпружиненным поворотным рычагом 2, один конец которого

"вязан с тяговым органом через пружину 8, а другой взаимодействует с изделием 4 при помощи зуба 5, западающего в вырез А (или проушину) изделия. Рычаг 2 снабжен выступающими щупом б (в данном случае это ролпк), взаимодействующим с предыдущим изделием 4 при остановке последнего.

Зуб 5 рычага зацепляет изделие 4 за вырез А и при помощи тягового органа 1 транспортирует его. В случае накопления изделий на конвейере одного из них останавливается остановом, например препятствием на трассе конвейера. Последующие изделия останавливаются щупом б, взаимодействующим с не10 подвижным предыдущим изделием и утаплпвающим рычаг 2, отсоединяя его от изделия.

Кроме того, рычаг 2 может быть утоплен при взаимодействии его непосредственно с препятствием на трассе конвейера.

Грузоведущпй конвейер, включающий прп20 водной тяговый орган, снабж нный толкателями, взаимодействующими с транспортируемым изделием, отличающийся тем, что, с целью упрощения конструкции конвейера и облегчения отсоединения толкателя тягового

25 органа от транспортируемого изделия, каждый толкатель выполнен в виде подпружиненного поворотного рычага, снабженного выступающим щупом, взаимодействующим с предыдущим изделием при останове послед

ЗО него или с препятствием на трассе конвейера.

Риг. 1

K+

Р 7

7 Б/Г .?

Ф и- У
