Электрическая фрикционно-барабанная .пебедка

Электрическая фрикционно-барабанная .пебедка

Иллюстрации

Показать все

Реферат

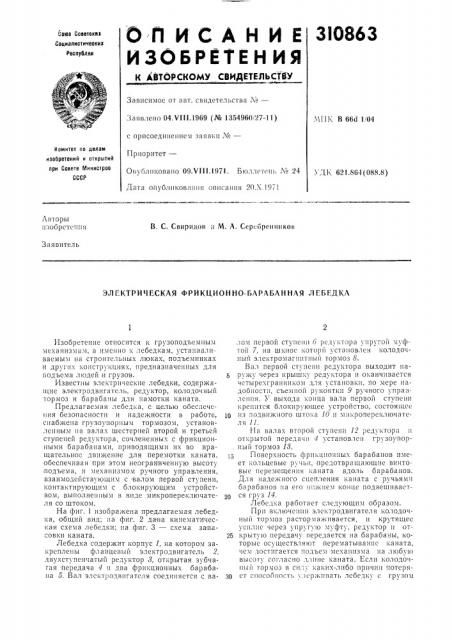

ОПИСАНИЕ

ЙЗОБРЕТЕН Ия

СВЮВ GOSBIOKII3

Социалистичеокик

Республик

K АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

Заявлено 04.VIII.1969 (¹ 1354960127-11) с присоединением заявки Хо—

Приоритет—

Опубликовано 09.VII I.1971. Бюллетень ¹ 24

Дата опублнкова1п1я описания 211.. х.1971. 111К В 66d 1i04

Комитет по делам изобретений и открытий при Совете Министров

СССР

УД1х 621.Ì4(0ÂÂ.а

Авторы и з о б р с т с I I I I c I

В. С. Свиридов:1 M. А. Серебренников

Заявитель

ЭЛГКТРИ IFCKA3 ФРИКЦИОННО-БАРАБАННАЯ ЛЕБЕДКА

Изобретение относится к грузоподъсмным механизмам, а именно к лебедкам, устанавливаемым на строительных люках, подъемниках и други., конструкциях, предназначенных для подъема людей и грузов.

Известны электрические лебедки, содержащие электродвигатель, редуктор, колодочный тормоз и барабаны для намотки каната.

Предлагаемая лебедка, с целью ооеспечсния безопасности и надежности в работе, снабжена грузоупор11ым тормозом, установлсш1ым а вазах шестерней второй и третьей ступеней редуктора, сочлененных с фрикционными барабастами, приводящими их во враlLIàòå7üíoñ движение для перемотки каната, обеспечивая при этом неограниченную высоту ,подъема, и механизмом ручного управления, взаимодействующим с валом первой ступени, контактирующим с блокирующим устройством, выполнеш1ым в виде микропереключателя со штоком.

На фиг. 1 изображена предлагаемая лебедка, общий вид; на фиг. 2 дана кинематическая схема лебедки; на фиг. 3 — схема запасовки каната.

Лебедка содержит корпус 1, на котором закреплены фланцевьш электродвигатель 2, двухступенчатый редуктор 8, открытая зубчатая передача 4 и два фрикционных барабана 5. Вал электродвигателя соединяется с валом первой ступени 6 рс;lóêòîðà унругон . 1уфтой 7, на шкиве которй установлен колодочный электромагнитный тормоз 8.

Вал первой ступени редуктора выходит наружу через крышку редуктора и оканчивается чстырехгранником для установки, по мере надобности, съемной рукоятки 9 ручного управления. У выхода конца вала первой ступени крспится блокирующее устройство, состоящее

1п из подвижного штока 10» мнкроперсключатс751 11.

На валах второй ступени 12 редуктора и открытой передачи 4 установлсн грузоупор. ный тормоз 13.

1-. Поверхность фрикцнонных барабанов имеет кольцевые ру1ьп, предотвращающие винтовые перемещения каната вдоль барабанов.

Для надежного сцепления каната с ручьями барабанов на el 0 нижнем конце подвешиваетC5I t Ph 3 14.

Лебедка работает следующим образом.

При Bкл1очсшш электродвигателя колодочный тормоз растормажпвается, и крутящее усилие через упругую муфту, редуктор и от25 крытую передачу передается на барабаны, которые осуществля1от перематыванис каната, чем достигается подъем механизма на любую высоту согласно длине каната. Если колодочнь|й тормоз в силу каких-либо причин потеряет способность у icp;I;Ilna71 лебедку с грузом

310863 от опускания, то вступает в работ страхующий грузоу порный тормоз. При этом под действием опускаемого груза барабаны начинают вращаться на опускание, и тогда храповик грузоупорного тормоза входит в зацепление с собачкой тормоза и наглухо стопорит барабаны, В случае аварийного отключения электроэнергии спуск осуществляется посредством вращения рукоятки ручного управления, устанавливаемой на конец вала первой ступени редуктора. При этом в момент установки рукоятки подвижный шток блокирующего устройства приподнимается и взаимодействует с микропереключателем, который размыкает цепь электродвигателя, чем обеспечивается безопасность при вращении рукоятки в рсзулhхап внезапной подачи эл ктро->:è рспп.

Предмет нзооретевн»

Злектрическая фрикционно-барабанная лебедка, содер кащая электродвигатель, редуктор, колодочный тормоз и барабаны для намотки каната, отличающаяся тем, что, с целью обеспечения безопасности и надежности лебедки в работе, она .снабжена грузоупорным тормозом, установленным на ва "IBx шестерен вто10 рой и третьей ступеней редуктора, сочлененных с фрикционными барабанами, приводящими их во вращательное движение для перемотки каната, и механизмом ручного управления, взаимодействующим с валом первой ступени, конiG тактирующим с блокирующим устройством, выполненным в виде микропереключателя со штоком.

310863

Составитель С. Завьялов

Редактор Н. Старостина Техред А. А. Камышиикова Корректор Л. В. Орлова

Изд. ¹ 1069 Заказ 4380 Тираж Подписное

LIHHHHH Комитета по дечам изобретений и открытий ири Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Загорская типография
