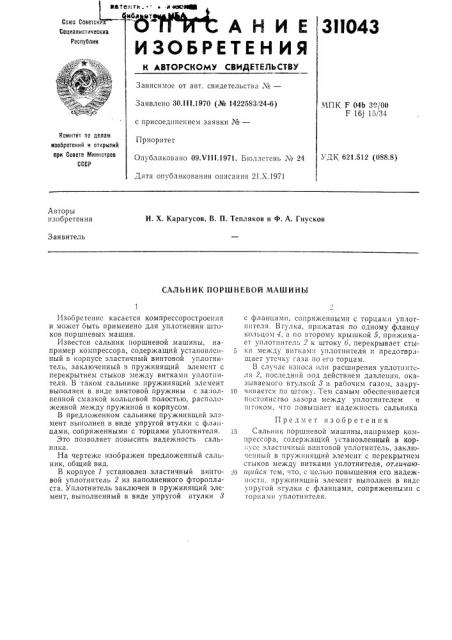

САЛЬНИК ПОРШНЕВОЙ МАШИНЫ

Изобретение касается компрессоростроепия и может быть применено для уплотнения штоков поршневых машин.

Известен сальник поршневой машины, например компрессора, содержащий установленный в корпусе эластичный винтовой уплогнитель, заключенный в пружинящий элемент с перекрытием стыков между витками уплотпителя, B таком сальнике пружинящий элемент выполнен в виде винтовой пружины с заполненной смазкой кольцевой полостью, расположенной между пружиной и корпусом.

B предложенном сальнике пружинящий элемент выполнен в виде упругой втулки с фланцами, сопряженными с торцами уплотнителя.

Это позволяет повысить надежность сальника.

На чертеже изображен предложенный сальник, общий вид.

В корпусе 1 установлен эластичный винтовой уплотнитель 2 из наполненного фторопласта. Уплотнитель заключен в пружинящий элемент, выполненный в виде упругой втулки 8 с фланцами, сопряженными с торцами уплотнптеля, Втулка, прижатая по одному фланцу кольцом 4, а по второму крышкой 5, прижимает уплотнитель 2 к штоку 6, перекрывает стыки между витками уплотнителя и предотвращает утечку газа по его торцам.

В случае износа пли расширения уплотпптеля 2, последний под действием давления, оказываемого втулкой 8 li рабочим газом, закручивается по штоку. Тем самым обеспечиваетсч постоянсгво зазора между уплотнителем и штоком, что повышает надежность сальника

Предмет изобретения

15 Сальник поршневой машины, например компрессора, содержащий установленный в кор, усс эластичный винтовой уплотнитель, заключенный в пружинящий элемент с перекрытием стыков между витками уплотнителя, отлачаю20 итийся тем, что, с целью повышения его надежности, пружинящий элемент выполнен в виде упругой втулки с фланцами, сопряженными с торцамн уплотнителя.
