3ll052

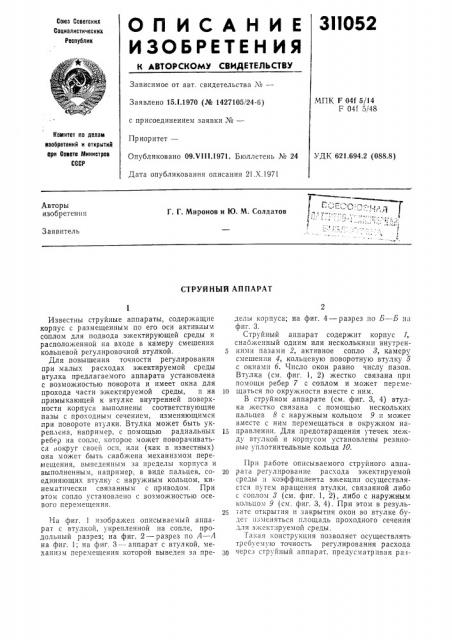

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 15.l.1970 (№ 1427105/24-6) с присоединением заявки №вЂ”

Пр иоритет—

Опубликовано 09.Ч11!.1971. Бюллетень ¹ 24

Дата опубликования описания 21.Х.1971

МПК F 04f 5/14

F 04f 5/48

Комитет по делам изобретений и открытий арн Совете Министров

СССР

УДК 621.694.2 (088.8) Авторы изобретения

Г. Г. Миронов и Ю. М. Солдатов

il

1 ъ

Заявитель

СТРУЙНЫЙ АППАРАТ

Известны струйные аппараты, содержащие корпус с размещенным по его оси активным соплом для подвода эжектирующей среды и расположенной на входе в камеру смешения кольцевой регулировочной втулкой.

Для повышения точности регулирования при малых расходах эжектируемой среды втулка предлагаемого аппарата установлена с возможностью поворота и имеет окна для прохода части эжектируемой среды, и на примыкающей к втулке внутренней поверхности корпуса выполнены соответствующие пазы с проходным сечением, изменяющимся при повороте втулки. Втулка может быть укреплена, например, с помощью радиальных ребер на сопле, которое может поворачиваться «округ своей оси, или (как в известных) она может быть снабжена механизмом перемещения, выведенным за пределы корпуса и выполненным, например, в виде пальцев, соединяющих втулку с наружным кольцом, кинематически связанным с приводом. При этом сопло установлено с возможностью осевого перемещения.

На фиг. 1 изображен описываемый аппарат с втулкой, укрепленной на сопле, продольный разрез; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — аппарат с втулкой, механизм перемещения которой выведен за пределы корпуса; на фиг. 4 — разрез .по Б — Б на фиг. 3.

Струйный аппарат содержит корпус 1, снаоженный одним или несколькими внутренними пазами 2, активное сопло 3, камеру смешения 4, кольцевую поворотную втулку 5 с окнами 6. Число окон равно числу пазов.

Втулка (см. фиг. 1, 2) жестко связана при помощи ребер 7 с соплом и может переме10 щаться по окружности вместе с ним.

В струйном аппарате (см. фиг. 3, 4) втулка жестко связана с помощью нескольких пальцев 8 с нарухсным кольцом 9 н мох<ет вместе с ним перемещаться в окружном направлении. Для предотвращения утечек между втулкой и корпусом установлены резиновые уплотнительные кольца 10.

При работе описываемого струйного аппа2О рата регулирование расхода эжектируемой среды и коэффициента эжекцин осуществляется путем вращения втулки, связанной либо с соплом 8 (см. фиг. 1, 2), либо с наружным кольцом 9 (см. фиг. 3, 4). При этом в резуль-,атс открытия и закрытия окон во втулке будет поменяться площадь проходного сечения для э>кектпруемой среды.

Гакая конструкция позволяет осуществлять требуемую точность регулирования расхода

ЗО через струйный аппарат, предусматривая раз311052

11рсдмет изобретения

<иг 1

А-А

Фиг 3

Фиг

Со а» . с I!> Г. Раб» K

Тскрсд Т. П. Кур»око

Корректоры H. С. Шенка»»o и 3. H. Тарасова.

Редактор T. Загребель»аи Заказ 5529 Изд, ¹ 1053 Тиране 473 Г!од»испо"

11НИИПИ Комитета .ro делам»зобрстонпй и огкрытий зр» Совете Мп»истр. в СССР

Москва, К-35, Рауыскап иаб.. д. 4/5

Облас-.li»ÿ типов» афия Костромского у» .,в.т"!illa»о»с:!» е» алпчнос число и размеры пазов в корпусе и окон во втулке.

Конструкция входной части камеры смешепия (см. фиг. 3, 4) позволяет осуществлять комбинированное регулирование как вращением втулки для открытия и закрытия окон, так н вслсдствис осевого перемещения сопла.

1. CTp)йный аппарат, содержащий корпус с размещенным по его оси активныч соплом для подвода эжектирующей среды и расположенной на входе в камеру смешения кольцевой рсгулпровочной втулкой, отли и1юи1ийся тем, что, с целью повышения точности регулирования при малых расходах эжектируемой среды, втулка установлена с возможностью поворота и имеет окна для прохода

5 части эжектируемой среды, а на примыкающей к втулке внутренней поверхности корпуса выполнены соответствующие пазы с проходным сечением, изменяющимся при повороте втулки.

10 2. Аппарат IIO п. 1, отличающийся тем, что втулка укреплена, например, с помощью радиальных ребер на сопле, которое может поворачиваться вокруг своей оси.

3. Аппарат по п. 1, отличающийся тем, что

15:опло установлено с возможностью осевого пер смещения.
