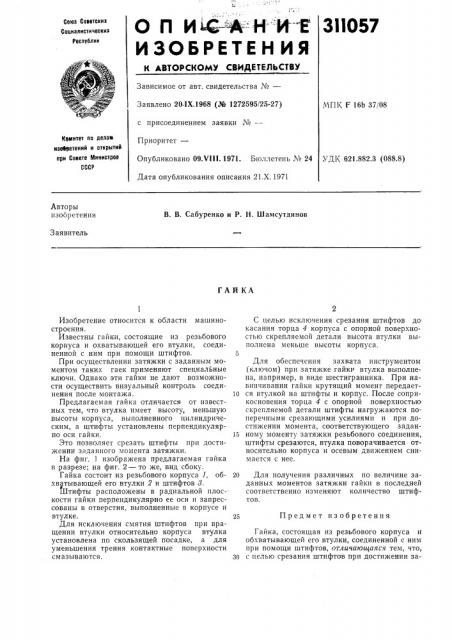

УДЬ; 621.882.3 (088.8) Авторы изобретения

В. В. Сабуренко и P. Н. Шамсутдинов

3 аявитель

ГАЙ КА

С целью исключения срезания штифтов до касания торца 4 корпуса с опорной поверхностью скрепляемой детали высота втулки выполнена меньше высоты корпуса.

Для обеспечения захвата инструментом (ключом) при затяжке гайки втулка выполнена, например, в виде шестигранника. При навинчивании гайки крутящий момент передаетl0 ся втулкой на штифты и корпус. После соприкосновения торца 4 с опорной поверхностью скрепляемой детали штифты нагружаются поперечными срезающими усилиями и при достижении момента, соответствующего задан15 ному моменту затяжки резьбового соединения, штифты срезаются, втулка поворачивается относительно корпуса и осевым движением снимается с нее.

20 Для получения различных по величине заданных моментов затяжки гайки в последней соответственно изменяют количество штифтов.

Гайка, состоящая из резьбового корпуса и обхватывающей его втулки, соединенной с ним при помощи штифтов, отличающаяся тем, что, 30 с целью срезания штифтов при достижении заИзобретение относится к области машиностроения.

Известны гайки, состоящие из резьбового корпуса и охватывающей его втулки, соединенной с ним при помощи штифтов.

При осуществлении затяжки с заданным моментом таких гаек применяют специальные ключи. Однако эти гайки не дают возможности осуществить визуальный контроль соединения после монтажа.

Предлагаемая гайка отличается от известных тем, что втулка имеет высоту, меньшую высоты корпуса, выполненного цилиндрическим, а штифты установлены перпендикулярно оси гайки.

Это позволяет срезать штифты при достижении заданного момента затяжки.

На фиг. 1 изображена предлагаемая гайка в разрезе; на фиг. 2 — то же, вид сбоку.

Гайка состоит из резьбового корпуса 1, оохватывающей его втулки 2 и штифтов 8.

111тифты расположены в радиальной плоскости гайки перпендикулярно ее оси и запрессованы в отверстия, выполненные в корпусе и втулке.

Для исключения смятия штифтов при вращении втулки относительно корпуса втулка установлена по скользящей посадке, а для уменьшения трения контактные поверхности смазываются.

Предмет изобретения

311057

Р,т 2. =! Риг. 2

Составитель В. Холодкова

Техред T. П. Курилко Корректор И. М. Шматова

Редактор О. Юркова

Заказ 5532 Изд ¹ 1054 Тираж 473 Подписно

ЦНИИПИ Комитета по делам изобрстсний ii открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Областная типография Костромского управления по печати

3 данного момента затяжки, корпус выполнен .цйлиндрическим и имеет высоту, большую высоты втулки, а штифты установлены перпендикулярно оси гайки.
