Реферат



ЗИО62

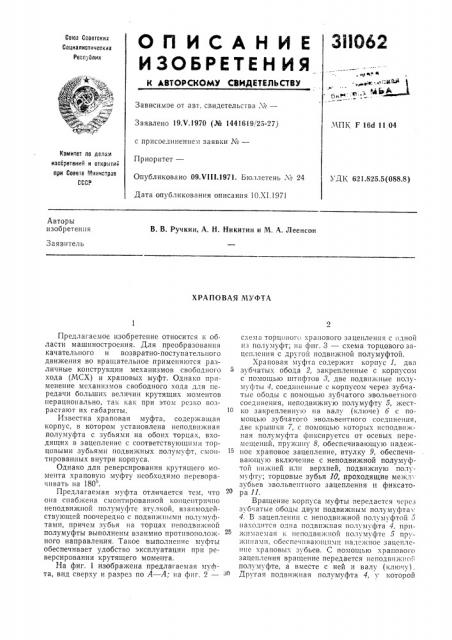

ОПИСАНИЕ

И ЗОБ РЕТЕ Н И Я

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респ»олин

Зависимое от авт. свидетельства ¹вЂ”

Заявлено 19.Ч.1970 (№ 1441619/25-27) ЧПК F 16d 11 04 с присоединением заявки ¹â€”

Комитет по делом изобретений и открьнир при Совете к1ннистров

СССР

Приоритет—

Опубликовано 09 Ч!!1.1971. Бюллетень ¹ 24

Дата опубликования описания 10.Х1.1971

УДК 621.825.5(088.8) Авторы изобретения

В. В. Ручкин, А. Н. Никитин и М, А. Леенсон

Заявитель

ХРАПОВАЯ МУФТА

Предлагаемое изобретение относится к области машиностроения. Для преобразования качательного и возвратно-поступательного движения во вращательное применяются различные конструкции механизмов свободного хода (МСХ) и храповых муфт. Однако применение механизмов свободного хода для передачи больших величин крутящих моме ITîв нерационально, так как при этом рсзко возрастают их габариты.

Известна храповая муфта, содержагцая корпус, в котором установлена неподвижная полумуфта с зубьями на обоих торцах, входящих в зацепление с соответствующими торцовыми зубьями подви кных полумуфт, смонTHpoBBHHbIx внутри корпуса.

Однако для реверсирования крутящего момента храповую муфту необходимо переворачивать на 180 .

Предлагаемая муфта отличается тем, что она снабжена смонтированной концентрнчно неподвижной полумуфте втулкой, взаимодействующейщсй поочередно с подвижными полумуфтами, причем зубья на торцах неподвижной полумуфты выполнены взаимно протпвоположного направления. Такое выполнение муфты обеспечивает удобство эксплуатации при рсверсировании крутящего момента.

На фиг. 1 изображена предлагаемая муфта, вид сверху и разрез по А — А; на фиг. 2— схема торцового «рапового зацепления с одной из полумуфт; на фиг. 3 — схема торцового зацепления с другой подвижной полумуфтой.

Храповая муфта содержит корпус 1, два зубчатых обода 2, закрепленные с корпусом с помощью штифтов 8, две подвижные полумуфты 4, соединенные с корпусом через зубчатые ободы с помощью зубчатого эвольветного соединения, неподвижную полумуфту 5, жестш ко закрепленную на валу (ключе) 6 с помощью зубчатого эвольвентного соединения, две крышки 7, с помощью которы«неподвижная полумуфта фиксируется от осевых перемещений, пружину 8, обеспечивающую надежное храповое зацепление, втулку 9, обеспечивающую включение с неподвижной полумуфтой нижней или верхней, подвижную полумуфту; торцовые зубья 10, проходящие межт зубьев эвольвентного зацепления и фиксато20 ра 11

Вращение корпуса муфты передается через зуб атые ободы двум подвижным полумуфтам

4. В зацеплении с неподвижной полумуфтой 5 на«одится одна подвижная полумуфта 4, прижнмаемая к неподвижной пол м фте 5 пр,— жннамн, обеспечивающими надежное зацепление храповы«зубьев. С помощью «рапового зацепления вращение передается неподвнжноГ полумуфте, а вместе с ней и валу (ключу1.

Другая подвижная полумуфта 4, у которой

311062 в

4Фиг

Составитель И. Злотиик

1 < диктор Т. Гаврилова

Те«род Л. Я. Левина

Корректор О. С. Зайцева

З-. З87ДЗВ Ивд. М 1087 Тираж 473 Ho33èñíîL

ЦНИИПИ Комитета но делам изобретени11 и отквьпий при Совете Министров СССР

Москва, К-15. Рауи1скаи иав, д -1 5

Тинь Харьк. Фил. пред. «П; тент» храповые зубья направлены в другую сторо:1.. выведена из зацепления с неподвихкной нол муфтой втулкой. При вращсшш корпуса в 00ратную сторону подвижная полумуфта 7, l!3ходящаяся р зацеплении с неподвижной иолу:lIy ôTOÉ 5, сж11мая пруiliHIIbl, выходит ll3 33 цепления с неподвижной полумуфтой 5, благодаря тому, 1то нерабочая грань «рапового торцового зуба выполнена Ilo наклошюй il;10скости и вращеш1е не передастся валу (ключу). Зля передачи вращения валу (ключу) в обратю ю сторону (рсвсрснрованне крутяшс1о

5I0ilIL1IT3) нодвижн,.10 полум; фт«4, IICp013lO щую вращение валу (ключу) 6, необходимо втулкой вывести нз зацепления с неподвижной полумуфтой 5. Вторая подвижная полумуфта 4, у которой храповыс зубья направлены 13 другую сторону, пружинами прижимается к неподвижной полумуфтс 5, и с помощью храпового зацепления, вращение псрсА —,4 дается нсподвиж1юй полумуфтс, а вместе с ней и валу (ключу) в обратную сторону.

5 Предмет изобретения

ХРапов351 мтфта, содеРИ131цаЯ коРпУс, В котором установлена не нодвнакная полумуфта с зубьями на обоих торцах, входящими в за10 цсплснис с соответствующими торцовымн зубьями подвижных полумуфт, смонтированных внутри корпуса, отл11чаю1цаяс» тем, что, с целью повышения удобства эксплуатации прн реверсировании крутящего момента, oll3

15 снабжена смонтированной концснтри ilio Ileподвижной полумуфте втулкой, взаимодействующейей поочередно с нодвижным11 нолумуфтами, причем зубья íà торцах неподвижной нолумуфты выполнены взаимно противопо20 ложного направления.
