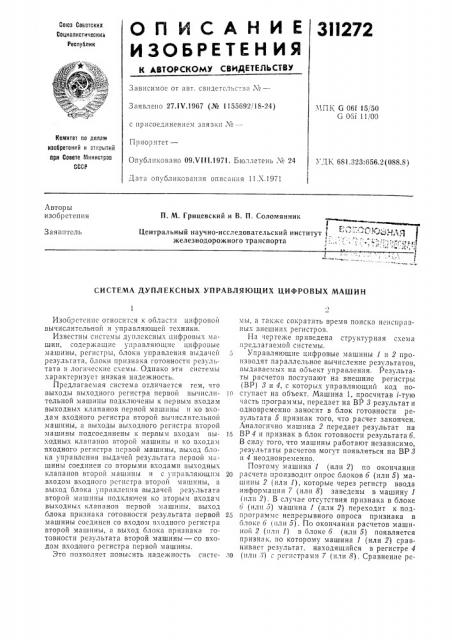

Оп ИСАНИЕ

ИЗОБРЕТЕН ИЯ

ЗИ272

Союз Советских

Социалистическкк

Республик

К АВТОРСКОМУ СВИДЕТЕПЬСТВУ

Зависимое от авт. свидетельства М—

Заявлено 27.IV.1967 (№ 1155692 18-24) МПК G 06f 5 50

G 06т 11/00 с присоединениеьм заявки ¹â€”

Комитет по делам изобретений и открытий ори Совете 1т1ннистроо

СССР

Приоритет—

Опубликовано 09.VI I 1.1971. Бюллетень ¹ 24

Дата опуоликования опис" íè.ÿ 11 X.1971

УДК 681."23:656.2(088.8)

Авторы изобретения

П. М. Грицевский и В. П. Соломянник

1 центральный научно-исследовательский институт i "- "с и дсНтает железнодорожного транспорта а

Заявитель

СИСТЕМА ДУПЛЕКСНЫХ УПРАВЛЯЮЩИХ ЦИФРОВЫХ МАШИН

Изобретение относится к области цифровой вычислительной и управляющей техники.

Известны системы дуплсксны«цифровых машин, содержащие управляющие цифровые машины, регистры, блоки управления выдачей 5 результата, блоки признака готовности результата и логические с«смы. Однако эти системы

«арактсризует низкая надежность.

Предлагаемая система отличается тем, что выходы выходного регистра первой вычисли- 1о тельной машины подключены к первым в«одам выходных клапанов первой машины и ко входам входного регистра второй вычислительной машины, а выходы выходного регистра второй машины подсоединены к первым в«одам вы- 15

«одных клапанов второй машины и ко входам входного регистра первой машины, вы«од блока управления выдачей результата первой машины соединен со вторыми входами выходны« клапанов второй машины и с управляющим 20 входом входного регистра второй машины, а выход блока управления выдачей результата второй машины подклточсн ко вторым входам выходных клапанов первой машины, выход блока признака готовности результата первой 25 машины соединен со входом в«одного регистра второй машины, а выход блока признака готовности результата второй машины — со входом входного регистра первой машины.

Это позволяет повы-ить надежность систс- зо мы, а также сократить время поиска неисправных внешних регистров.

На чертеже приведена структурная с«ема предлагаемой системы.

Управляющие цифровые машины 1 и 2 производят параллельное вычисление результатов, выдаваемых на ооъект управления. Результаты расчетов поступают на внешние регистры (HP) 8 и 4, с которых управляющий код поступает на объект. Машина 1, просчитав i-тую часть программы, передает на BP 3 результат и одновременно заносит в блок готовности результата 5 признак того, что расчет закончен.

Аналогично машина 2 передает результат на

ВР4 и признак в блок готовности результата 6.

В силу того, что машины работают независимо, результаты расчетов могут появляться íà BP 3 и 4 неодновременно.

Поэтому машина 1 (или 2) по окончании расчета производит опрос блоков 6 (или 5) машины 2 (или 1), которые через регистр ввода информации 7 (илп 8) заведены в машину 1 (или 2). В случае отсутствия признака в блоке

6 (или 5) машина 1 (или 2) переходит к подпрограмме непрерывного опроса признака в блоке 6 (или 5). По окончании расчетов машиной 2 (или 1) в блоке 6 (или 5) появляется признак, по которому машина 1 (или 2) сравнивает результат. находящийся в регистре 4 (пли . >) - регистрами 7 (или 8). Сравнение ре311272

Предмет изобретения

Составитель А. Плащин

Корректор Л. А. Царькова

Текред Л. В. Куклина

Редактор Е. Гончар

Тираж 473

Изд. № 1063

Подписное

Заказ 5525

ЦНИИПИ Комитета по делам изобрепаний и открыт ай пр и Савеве Министров СССР

Москва, ?К-35, Раушская наб., д. 4/5

Областная типогоафия Костромского,управления по печати зультатов в обеих машинах производится практически одновременно. В случае сравнения результатов машина 1 (или 2) выдает разрешающий сигнал в блок управления выдачей результата 9 (илн 10), который с одной стороны, открывает схему совпадения 11 (или 12) и, с другой стороны, через регистры ввода информации 8 (или 7) передает в машину 2 (или 1) сообщение о том, что управляющий код через схему сравнения 18 выдан на обьект.

Машина 2 (или 1), получив признак из блока 9 (или 10), переходит к выполнению (i+1) -ой части программы. Таким образом, управляющий код не будет передан на объект только в том случае, если результаты сравнения в обеих машинах не совпали. В том случае, если результат сравнения не совпадает только в одной из машин, MO?KH0 определить, какой из внешних регистров неисправен.

+:"истсма дуйлексных управляющих цифроi gb1x машин для решения задач управления на транспорте, содержащая управляющие вычислительные машины, регистры, блоки управления выдачей результата, блоки признака готовности результата и логические схемы, отличаюи(аяся тем, что, с целью повышения надеж5 ности системы, а также сокращения времени поиска неисправных внешних регистров, выходы выходного регистра первой ма шины подключены к первым входам выходных клапанов первой машины и ко входам входного регистра

10 второй машины, а выходы выходного регистра второй машины подсоединены к первым входам выходных клапанов второй машины и ко входам входного регистра первой машины, выход блока управления выдачей результата первой ма15 шины соединен со вторыми входами выходных клапанов второй машины и с управляющим входом входного регистра второй машины, а выход блока управления выдачей результата второй машины подключен ко вторым входам

20 выходных клапанов первой машины, выход блока признака готовности результата первой машины соединен со входом входного регистра второй машины, а .выход блока признака готовности результата второй машины — со

25 входом входного регистра первой машины.
