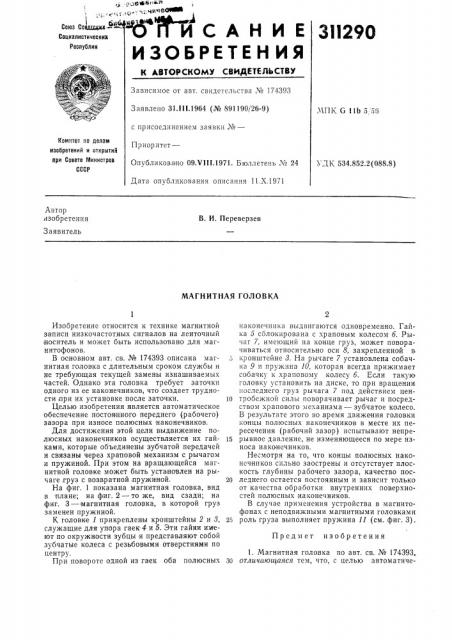

МАГНИТНАЯ ГОЛОВКА
Предмет изобретения
Изобретение относится к технике магнитной записи низкочастотных сигналов на ленточный носитель и может быть использовано для магнитофонов.
В основном авт. св. № 174393 описана маг- 5 нитная головка с длительным сроком службы и не требующая текущей замены изнашиваемых частей. Однако эта головка требует заточки одного из ее наконечников, что создает трудности при их установке после заточки. 10
Целью изобретения является автоматическое обеспечение постоянного переднего (рабочего) зазора при износе полюсных наконечников.
Для достижения этой цели выдвижение полюсных наконечников осуществляется их гай- 15 ками, которые объединены зубчатой передачей и связаны через храповой механизм с рычагом и пружиной. При этом на вращающейся магнитной головке может быть установлен на рычаге,груз с возвратной, пружиной. 20
На фиг. 1 показана магнитная головка, вид в плане; на фиг. 2 — то же, вид сзади; на фиг. 3 — магнитная головка, в которой груз заменен пружиной.
К головке 1 прикреплены кронштейны 2 и 8, 25 служащие для упора гаек 4 и 5. Эти гайки имеют по окружности зубцы и представляют собой зубчатые колеса с резьбовыми отверстиями по центру.
При повороте одной из гаек оба полюсных 30 наконечника выдвигаются одновременно. Гайка 5 сблокирована с храповым колесом б. Рычаг 7, имеющий на конце груз, может поворачиваться относительно оси 8, закрепленной в кронштейне 8. На рычаге 7 установлена собачка 9 и пружина 10, которая всегда прижимает собачку к храповому колесу б. Если такую головку установить на диске, то при вращении последнего груз рычага 7 под действием центробежной силы поворачивает рычаг и посредством «рапового механизма — зубчатое колесо.
В результате этого во время движения головки концы полюсных наконечников в месте их пересечения (рабочий зазор) испытывают непрерывное давление, не изменяющееся по мере износа наконечников.
Несмотря на то, что концы полюсных наконсчников сильно заострены и отсутствует плоскость глубины рабочего зазора, качество последнего остается постоянным и зависит только от качества обработки внутренних поверхностей полюсных наконечников.
В случае применения устройства в магнитофонах с неподвижными магнитными головками роль груза выполняет пружина 11 (см. фиг. 3).
1. Магнитная головка по авт. св. № 174393„ отличающаяся тем, что, с целью автоматиче311290
<ив 7 сры ".,т
Составитель Н. Степанов
Текред Л. В. Куклина Корректор О. И. Волкова
Редактор T. Загребельная
Заказ 5525 Изд. М 1053 Тираж 473 Подпис На»
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Областная тппо,ppip!iH Костромского управления IIQ печати ского обеспечения постоянного переднего (рабочего) зазора при износе от истирания полюсных наконечников, для выдвижения последних их гайки объединены зубчатой передачей и связаны через храповой механизм с рычагом и пружиной.
2. Магнитная головка по п. 1, отличающаяся тем, что, с целью автоматического обеспечения постоянного переднего (рабочего) зазора при износе вращающейся магнитной головки, на
5 рычаге установлен груз с возвратной пружиной.
