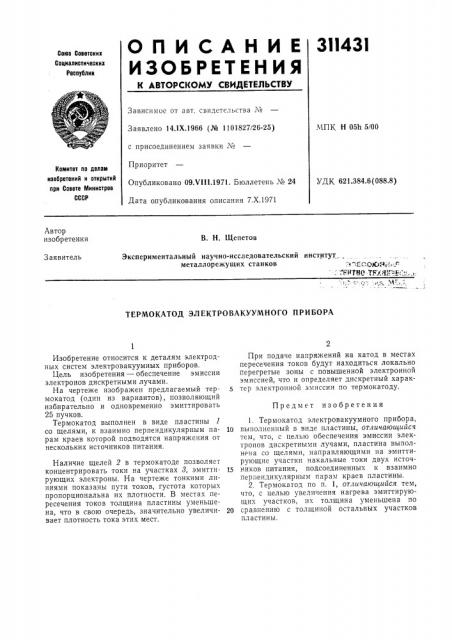

ОПИСАНИЕ ЗН431
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства ¹
Заявлено 14.1Х.1966 (№ 1101827/26-25) МПК Н 05h 5/00 с присоединением заявки ¹
Приоритет
Опубликовано 09.VI 11.1971. Бюллетень № 24
Дата опубликования описания 7.Х.1971
Квинтет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.384.6(088.8) Автор изобретения
В. Н. Щепетов
Заявитель
Экспериментальный научно-исследовательский институт„ металлорежущих станков ; ъ фгд.
- ттТНС ТЕАК„ .",;5;."..",, 1
ТЕРМОКАТОД ЭЛЕКТРОВАКУУМНОГО ПPИБОРА
Предмет изобретения
Изобретение относится к деталям электродных систем электровакуумных приборов.
Цель изобретения — обеспечение эмиссии электронов дискретными лучами.
На чертеже изображен предлагаемый термокатод (один из вариантов), позволяющий избирательно и одновременно эмиттировать
25 пучков.
Термокатод выполнен в виде пластины 1 со щелями, к взаимно перпендикулярным парам краев которой подводятся напряжения от нескольких источников питания.
Наличие щелей 2 в термокатоде позволяет концентрировать токи на участках 8, эмиттирующих электроны. На чертеже тонкими линиями показаны пути токов, густота которых пропорциональна их плотности. В местах пересечения токов толщина пластины уменьшена, что в свою очередь, значительно увеличивает плотность тока этих мест.
При подаче напряжений на катод в местах пересечения токов будут находиться локально перегретые зоны с повышенной электронной эмиссией, что и определяет дискретный характер электронной эмиссии по термокатоду.
1. Термокатод электровакуумного прибора, 10 выполненный в виде пластины, отличающийся тем, что, с целью обеспечения эмиссии электронов дискретными лучами, пластина выполнена со щелями, направляющими на эмиттирующие участки накальные токи двух источ15 ников питания, подсоединенных к взаимно пер. ендикулярным парам краев пластины, 2. Термокатод по п. 1, от,гичающийся тем, что, с целью увеличения нагрева эмиттирующих участков, их толщина уменьшена по
20 сравнению с толщиной остальных участков пластины.
