Реферат



ЗИ67О

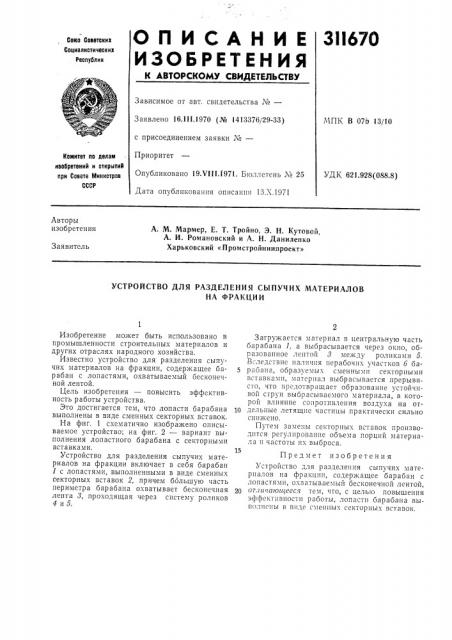

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Сова Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

МПК В 07i) 13/10

Заявлено 16.111,1970 (№ 1413376/29-33) с присоединением заявки ¹â€”

Приоритет

Опубликовано 19.VIII 1971. Бюллетень № 25

Дата опубликования описания 13.Х.1971

Комитет по делам иаобретеиий и открытий при Сосете 1йииистрсв

СССР

УДК, 621 928(088 8) Авторы изобретения

А. М. Мармер, E. T. Тройно, Э. Н. Кутовой, А. И. Романовский и A. Н. Даниленко

Харьковский «Промстройниипроект»

Заявитель

УСТРОЙСТВО ДЛЯ РАЗДЕЛЕНИЯ СЫПУЧИХ МАТЕРИАЛОВ

НА ФРАКЦИИ

Изобретение может быть использовано в промышленности строительных материалов и других отраслях народного хозяйства.

Известно устройство для разделения сыпучих материалов на фракции, содержащее барабан с лопастями, охватываемый бесконечной лентой.

Цель изобретения — повысить эффективность работы устройства.

Это достигается тем, что лопасти барабана выполнены в виде сменных секторных вставок.

На фиг. 1 схематично изображено описываемое устройство; на фиг. 2 — вариант выполнения лопастного барабана с секторными вставками. 15

Устройство для разделения сыпучих материалов на фракции включает в себя барабан

1 с лопастями, выполненными в виде сменных секторных вставок 2, причем ббльшую часть периметра барабана охватывает бесконечная лента 8, проходящая через систему роликов

4 и 5.

Загружается материал в центральную часть барабана 1, а выбрасывается через окно, образованное лентой 8 между роликами 5.

Вследствие наличия нерабочих участков 6 оарабана, образуемых сменными секторными вставками, материал выбрасывается прерывисто, что предотвращает образование устойчивой струи выбрасываемого материала, в которой влияние сопротивления воздуха на отдельные летящие частицы практически сильно снижено.

Путем замены секторных вставок производится регулирование объема порций материала II частоты пх выброса.

Предмет изобретени я

Устройство для разделения сыпучих материалов на фракции, содержащее барабан с лопастями, охватываемый бесконечной лентой, отличающееся тем, что, с целью повышения эффективности работы, лопасти барабана выполнены в виде сменных секторных вставок.
