Тяжелый карусельный станок

Тяжелый карусельный станок

Иллюстрации

Показать все

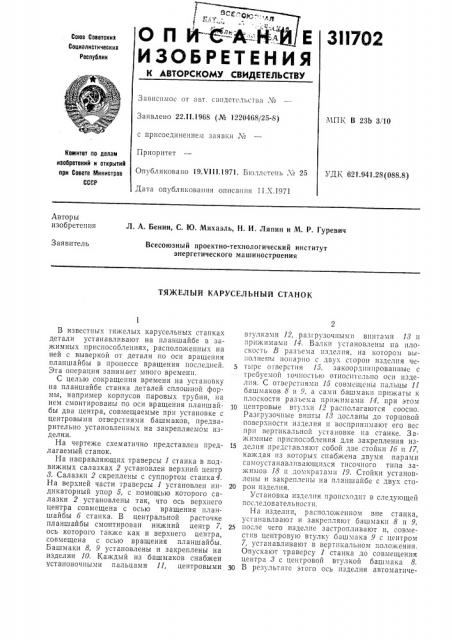

Реферат



ОП И gE

ИЗОБРЕТЕНИЯ

К АВТОРСИОМУ СВИДЕТЕЛЬСТВУ

ЗИ702

Союз Соеетсних

Социалистичесних

Республин

Зависимое от авт. свидетельства №

Заявлено 22.11.1968 (№ 1220468/25-8) МПК В 23b 3 10 с присоединением заявки ¹

Приоритет

Комитет по делам изобретений и отнрытий при Совете Министров

СССР

Опубликовано 19Х111.1971. Бюллетень ¹ 25

УДК 621.941.28(088.8) Дата опубликования описания 11 X.1971

Авторы изобретения

Л, А. Бенин, С. Ю. Михаэль, Н. И. Ляпин и М. P. Гуревич

Заявитель

Всесоюзный проектно-технологический институт энергетического машиностроения

ТЯЖЕЛЫЙ КАРУСЕЛЪНЪ|Й СТАНОК

В известных тяжелых карусельных станках детали устанавливают на планшайбе в зажимных приспособлениях, расположенных на ней с выверкой от детали по оси вращения планшайбы в процессе вращения последней.

Эта операция занимает много времени.

С целью сокращения времени на установку на планшайбе станка деталей сплошной формы, например корпусов паровых трубин, на нем смонтированы по оси вращения планшай- 1р бы два центра, совмещаемые при установке с центровыми отверстиями башмаков, предварительно установленных на закрепляемом изделии.

На чертеже схематично представлен пред- 15 лагаемый станок.

На направляющих траверсы 1 станка в подвижных салазках 2 установлен верхний центр

8. Салазки 2 скреплены с суппортом станка4.

На верхней части траверсы 1 установлен ин- 2р дикаторный упор 5, с помощью которого салазки 2 установлены так, что ось верхнего центра совмещена с осью вращения планшайбы б станка. В центральной расточке планшайбы смонтирован нижний центр 7, 25 ось которого также как и верхнего центра, совмещена с осью вращения планшайбы.

Башмаки 8, 9 установлены и закреплены на изделии 10. Каждый из башмаков снабжен установочными пальцами 11, центровыми чр втулками 12, разгрузочными винтами 18 и прижимами 14. Валки установлены на плоскость В разъема изделия, на котором выполнены попарно с двух сторон изделия четыре отверстия 15, закоордпнпрованные с требуемой точностью относительно оси изделия. С отверстиями 15 совмещены пальцы 11 башмаков 8 и 9, а сами башмаки прижаты к плоскости разъема прижимами 14, при этом центровые втулки 12 располагаются соосно.

Разгрузочные винты 18 досланы до торцовой поверхности изделия и воспринимают его вес при вертикальной установке на станке. Зажимные приспособления для закрепления изделия представляют собой две стойки 1б 17, каждая из которых снабжена двумя парами самоустанавливающихся тисочного типа зажимов 18 и домкратами 19. Стойки установлены и закреплены на планшайбе с двух сторонн изделия.

Установка изделия происходит в следующей последовательности.

На изделии, расположенном вне станка, уcTBHBB;IBBIQI и закрепляют башмаки 8 и 9, после чего изделие застроп IHBBIoT и, совместив центровую втулку башмака 9 с центром

7, устанавливают в вертикальном положении.

Опускают траверсу 1 станка до совмещения центра 3 с центровой втулкой башмака 8.

В результате этого ось изделия автоматиче311702 ((рсдмст изобретения „. 10 !

6-6

22 г7.,>

/ Я(.!

1 (>

77 /5 72 7 8 6

Составитель В. Белякова

Редактор Г. К. Гончарова Тскрсд 3. Н. Тараненко

Корректор T. А. Китаева

Заказ 2877, 13 Изд. М 1171 Тираак 473 Подписное

Ц11ИИП11 Комитета по,.ела!а I!306,>åтси.>П и оп

Москва, 7К-35, Раушская наб., д. 4,,5

Типогри>(п!я, ир. Сапуt!ÎH>t, c!;it ус> аио !!lett соосио с ос::10 пращ llltH ил щи! айбы каруссл1И!си о с аида.

ЬсвободИ!3 И-,1с It! 7! ОТ CTpÎI!013, сl О;3ак(3 llл пот пиитом 20 в ус-;шовлeIIII031 положеиии, 1t а котором вп>гт!олиеиы две противоположно ! l t i!() i!13 tC1t i! t>le Pe3t>0I>l. (О>:;,.! 0.!8Pß 3 ГИ >! бам свободпо >, ст-;ti,oëëel!Iï,iå в корпусе 21 губки 22 солиж:!10 011 до падеж пого соедиие>иия с изделием.

Самоустаиовка губок 22 ио изделтпо устраияет его пере>кимы при закре-,пении. Стопореиис изделия осуществляется путем ввода в со:!рикосновеиие с 1!им винтов домкратов 79.

После закрсплс;!Ия изделия башмак 8 cuut>>: 2>IOT И П() ОИЗВОДЯТ P 2 CTО IКV ДОСTVttili>IX ВИУТреиии.: 1013epxl;ocTCII..(лт! выполиеш1я расточек, доступиы . с др>> го устаиовк1 ° издсл11с, :. « (3е, 17!я>!71, сili1311! I:)! со c 1!! .ка !1, 3 акре !l!!в

;!а исм б;ш!мак Я, иср вора;ившот, после исто пзд л!!с устаиавл1пза!О! I3 цси!рак станка.

Тя:кол!>!й 1,арусс:п,иый сгаиок, иа плаиш tll бс кото(:ого расположены зажимы для обр;1i!81ût3ëåìoé дети.!и, Отл!1>IQ/01!(tlHcл тем, ITO, 10 . цел!по сокращеиия времени иа установку иа плаишайбе станка деталей сллошиой формы, иапркмер корпусов паровык турбии, 1 а нем с. Оитирогаиы по оси 13pamel:ия илаишайбы два иситра, совмещасмые при установке с

18 центровыми отверстияа!и башмаков, прсдваритель:to ycT;tiot3.".еш ык иа закрспляемом изД. - 1!111
