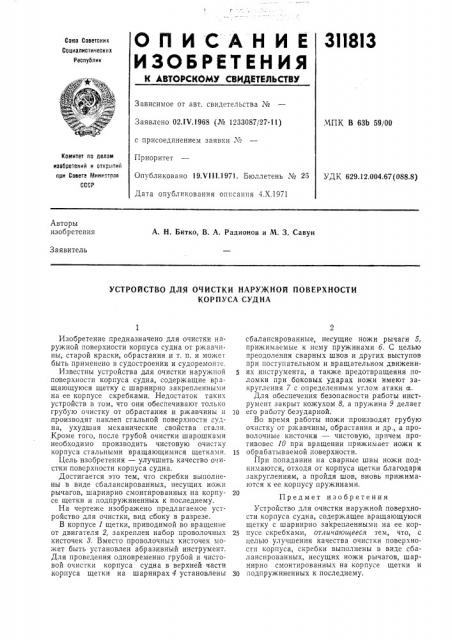

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

ЗП8! 3

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства М

Заявлено 02Л7.1968 (М 1233087/27-11) с присоединением заявки X

Приоритет

Опубликовано 19Л 111.1971. Бюллетень Хе 25

МПК В 63Ь 59/00

Комитет по делам изобретений и открвтий при Совете Иинистров

СССР

УДК 629.12.004.67 (088.8) Дата опу бликования описания 4.Х.1971

Авторы изобретения

А. Н. Битко, В. А. Радионов и М. 3. Савун

Заявитель

УСТРОЙСТВО ДЛЯ ОЧИСТКИ НАРУЖНОЙ ПОВЕРХНОСТИ

КОРПУСА СУДНА

Изобретение предназначено для очистки наружной поверхности корпуса судна от ржавчины, старой краски, обрастания и т. п. и может быть применено в судостроении и судоремонте, Известны устройства для очистки наружной поверхности корпуса судна, содержащие вращающуюся щетку с шарнирно закрепленными на ее корпусе скребками. Недостаток таких устройств в том, что они обеспечивают только грубую очистку от обрастания и ржавчины и производят наклеп стальной поверхности судна, ухудшая механические свойства стали.

Кроме того, после грубой очистки шарошками необходимо производить чистовую очистку корпуса стальными вращающимися щетками.

Цель изобретения — улучшить качество очистки поверхности корпуса судна.

Достигается это тем, что скребки выполнены в виде сбалансированных, несущих ножи рычагов, шарнирно смонтированных на корпусе щетки и подпружиненных к последнему.

На чертеже изображено предлагаемое устройство для очистки, вид сбоку в разрезе.

В корпусе 1 щетки, приводимой во вращение от двигателя 2, закреплен набор проволочных кисточек 3. Вместо проволочных кисточек может быть установлен абразивный инструмент.

Для проведения одновременно грубой и чистовой очистки корпуса судна в верхней части корпуса щетки на шарнирах 4 установлены сбалансированные, несущие ножи рычаги 5, прижимаемые к нему пружинами 6. С целью преодоления сварных швов и других выступов при поступательном и вращательном движениБ ях инструмента, а также предотвращения поломки при боковых ударах ножи имеют закругления 7 с определенным углом атаки а.

Для обеспечения безопасности работы инструмент закрыт кожухом 8, а пружина 9 делает

10 его работу безударной.

Во время работы ножи производят грубую очистку от ржавчины, обрастания и др., а проволочные кисточки — чистовую, причем противовес 10 при вращении прижимает ножи к

15 обрабатываемой поверхности.

При попадании на сварные швы ножи поднимаются, отходя от корпуса щетки благодаря закруглениям, а пройдя шов, вновь прижимаются к ее корпусу пружинами.

Предмет изобретения

Устройство для очистки наружной поверхности корпуса судна, содержащее вращающуюся щетку с шарнирно закрепленными на ее кор25 пусе скребками, отличающееся тем, что, с целью улучшения качества очистки поверхности корпуса, скребки выполнены в виде сбалансированных, несущих ножи рычагов, шарнирно смонтированных на корпусе щетки и

30 подпружиненных к последнему.

311813
