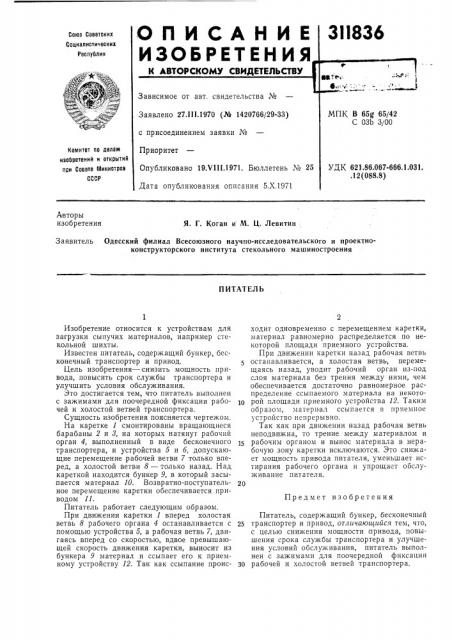

Союз Советских

Социалистических

Республик

Комитет по делам изобретений и открытий при Соеате Министров

СССР

Авторы изобретения

Я. Г. Коган и М. Ц. Левитин

Заявитель Одесский филиал Всесоюзного научно-исследовательского и проектноконструкторского института стекольного машиностроения

П ИТАТЕЛЬ

Предмет изобретения

Изобретение относится к устройствам для загрузки сыпучих материалов, например стекольной шихты.

Известен питатель, содержащий бункер, бесконечный транспортер и привод.

Цель изобретения — снизить мощность привода, повысить срок службы транспортера и улучшить условия обслуживания.

Это достигается тем, что питатель выполнен с зажимами для поочередной фиксации рабочей и холостой ветвей транспортера.

Сущность изобретения поясняется чертежом.

На каретке 1 смонтированы вращающиеся барабаны 2 и 8, на которых натянут рабочий орган 4, выполненный в виде бесконечного транспортера, и устройства 5 и б, допускающие перемещение рабочей ветви 7 только вперед, а холостой ветви 8 — только назад. Над кареткой находится бункер 9, в который засыпается материал 10. Возвратно-поступательное перемещение каретки обеспечивается приводом 11.

Питатель работает следующим образом.

При движении каретки 1 вперед холостая ветвь 8 рабочего органа 4 останавливается с помощью устройства 5, а рабочая ветвь 7, двигаясь вперед со скоростью, вдвое превышающей скорость движения каретки, выносит из бункера 9 материал и ссыпает его к приемному устройству 12. Так как ссыпание происходит одновременно с перемещением каретки, материал равномерно распределяется по некоторой площади приемного устройства.

При движении каретки назад рабочая ветвь останавливается, а холостая ветвь, перемещаясь назад, уводит рабочий орган из-под слоя материала без трения между ними, чем обеспечивается достаточно равномерное распределение ссыпаемого материала на некото10 рой площади приемного устройства 12. Таким образом, материал .ссыпается в приемное устройство непрерывно.

Так как при движении назад рабочая ветвь неподвижна, то трение между материалом и рабочим органом и вынос материала в нерабочую зону каретки исключаются. Это снижает мощность привода питателя, уменьшает истирания рабочего органа и упрощает обслуживание питателя.

Питатель, содержащий бункер, бесконечный

25 транспортер и привод, отличающийся тем, что, с целью снижения мощности привода, повышения срока службы транспортера и улучшения условий обслуживания, питатель выполнен с зажимами для поочереднои фиксации

30 рабочей и холостой ветвей транспортера, 3!!836

° "ааааа - е р» ъ
