Водноэмульсионная полировочная паста
Патент 311945
Классы МПК
Водноэмульсионная полировочная паста
Иллюстрации
Реферат

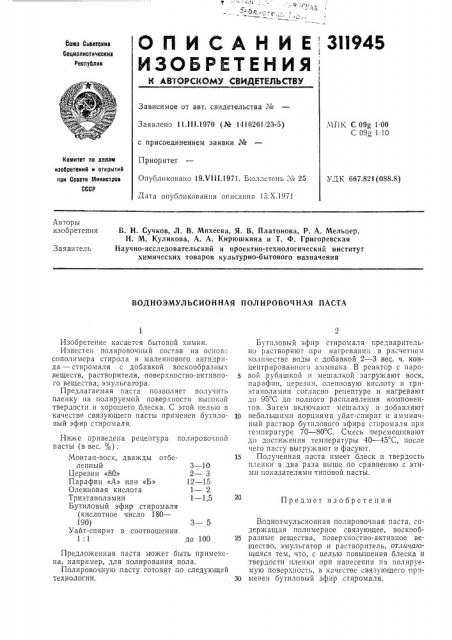

О П И С А Н И Е,ЗИ945
ИЗОБРЕТЕНИЯ, Фонта Спеетскин
Социалистических
Республин
Зависимое от авт. свидетельства ¹
Заявлено 11.111.1970 (Рй 1416261 23-5) с присоединением заявки №
Приоритет
Опубликовано 19.VIII.1971. Б.оллете tb ¹ 25
Дата опубликования описания 15.Х.1971
МПК С 09g l. 00
С 09g 1110
Комитет по делам нэобретений и открытий прн Сонете Министров
СССР
УДК 667.821 (088.8) Авторы изобретения
В. Н. Сучков, Л. В. Михеева, Я. В. Платонова, P. А. Мельцер, Н. М. Куликова, A. A. Кирюшкина и T. Ф. Григоревская
Научно-исследовательский и проектно-технологический институт химических товаров культурно-бытового назначения
Заявитель
ВОДНОЭМУЛЬСИОННАЯ ПОЛ ИРОВОЧНАЯ ПАСТА
20
Предмет изобретения
Изобретение касается бытовой химии.
Известен полировочный состав на основ: сополимера стирола и малеинового ангидрида стиромаля с добавкой воскообразных веществ, растворителя, поверхностно-активного вещества, эмульгатора.
Предлагаемая паста позволяет получить пленку на полируемой поверхности высокой твердости и хорошего блеска. С этой целью в качестве связующего пасты применен бутило- 10 вый эфир стиромаля.
Ниже приведена рецептура полировочпой пасты (в вес. %):
Монтан-воск, дважды отбеленный 3 — 10
Церезин «80» 2 — 3
Парафин «А» или «Б» 12 — 15
Олеиновая кислота 1 — 2
Триэтаноламин 1 — 1,5
Бутиловый эфир стиромаля (кислотное число 180—
190) 3 — 5
Уайт-спирит в соотношении
1:1 до 100
Предложенная паста может быть применена, например, для полирования пола.
Полировочную .пасту готовят по следующей технологии. 30
Ьутиловый эфир стиромаля предварительно растворяют при нагревании в расчетном количестве воды с добавкой 2 — 3 вес. ч. концентрированного аммиака. В реактор с паровой,рубашкой и мешалкой загружают воск, парафин, церезин, олеиновую кислоту и триэтаноламин согласно рецептуре и нагревают до 95 С до полного расплавления компонентов. Затем включают мешалку и добавляют небольшими порциями уйат-спирит и аммиачный раствор бутилового эфира стиромаля при температуре 70 — 80 С. Смесь перемешивают до достижения температуры 40 — 45 С, после чего пасту выгружают и фасуют.
Полученная паста имеет блеск и твердость пленки в два раза выше по сравнению с этими показателями типовой пасты.
Водноэмульсионная полировочная паста, содержащая полимерное связующее, воскообразные вещества, поверхностно-активное вещество, эмульгатор и растворитель, отличаюи аяся тем, что, с целью повышения блеска и твердости пленки при нанесении на полируемую поверхность, в качесгве связующего применен бутиловый эфир стиромаля.
