Реферат



I

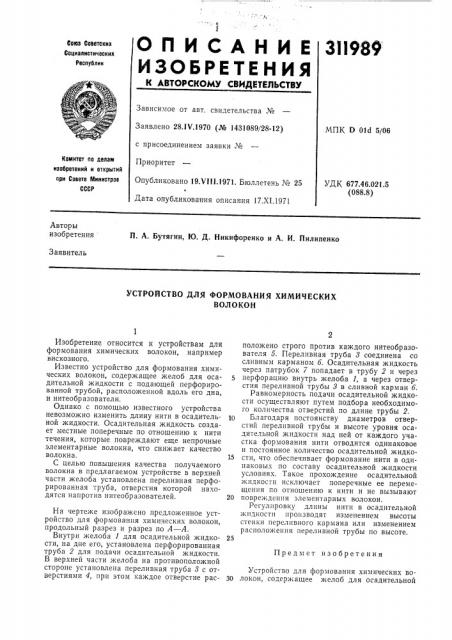

О П И С А Н И Е ЗИ989

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 28.1Ч.1970 (№ 1431089/28-12) МПК D 01d 5/06 с присоединением заявки №

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 19.Ч!11 1971. Бюллетень № 25

Ф

Дата опубликования описания 17.XI.1971

УДК 677.46.021.5 (088.8) Авторы изобретения

П. А. Бутягин, Ю. Д. Никифоренко и А. И. Пилипенко

Заявитель

УСТРОЙСТВО ДЛЯ ФОРМОВАНИЯ ХИМИЧЕСКИХ

ВОЛОКОН

Предмет изобретения

Изобретение относится к устройствам для формования химических волокон, например вискозного.

Известно устройство для формования химических волокон, содержащее желоб для осадительной жидкости с подающей перфорированной трубой, расположенной вдоль его дна, и нитеобразователи.

Однако с помощью известного устройства невозможно изменить длину нити в осадитель- 10 ной жидкости. Осадительная жидкость создает местные поперечные по отношению к нити течения, которые повреждают еще непрочные элементарные волокна, что снижает качество волокна. 15

С целью повышения качества получаемого волокна в предлагаемом устройстве в верхней части желоба установлена переливная перфорированная труба, отверстия которой находятся напротив нитеобразователей. 20

На чертеже изображено предложенное устройство для формовання химических волокон, продольный разрез и разрез по А — А.

Внутри желоба 1 для осадительной жидко- 25 сти, на дне его, установлена перфорированная труба 2 для подачи осадительной жидкости.

В верхней части желоба на противоположной стороне установлена переливная труба 8 с отверстиями 4, при этом каждое отверстие рас- 30

2 положено строго против каждого нитеобразователя 5. Переливная труба 8 соединена со сливным карманом б. Осадительная жидкость через патрубок 7 попадает в трубу 2 и через перфорацию внутрь желоба 1, а через отверстия переливной трубы 8 в сливной карман б.

Равномерность подачи осадительной жидкости осуществляют путем подбора необходимого количества отверстий по длине трубы 2.

Благодаря постоянству диаметров отверстий переливной трубы и высоте уровня осадительной жидкости над ней от каждого участка формования нити отводится одинаковое и постоянное количество осадительной жидкости, что обеспечивает формование нити в одинаковых по составу осадительной жидкости условиях. Такое прохождение осадительной жидкости исключает поперечные ее перемещения по отношению к нити и не вызывают повреждения элементарных волокон.

Регулировку длины нити в осадительной жидкости производят изменением высоты стенки переливного кармана или изменением расположения переливной трубы по высоте.

Устройство для формования химических волокон, содержащее желоб для осадительной

Составитель А. Папкина

Редактор Г. Еялобжеская Техред Т. II. Курилко

Корректор И. М. Шматова

Заказ 3090, 14 Изд. № 1280 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва,,Ж-35, Раушская наб., д, 4/5

Типография, пр. Сапунова, 2 жидкости с подающей перфорированной трубой, расположенной вдоль его дна, и нитеобразователи, отлачаюи.,ееся тем, что, с целью повышения качества волокна, в верхней части

4 желоба установлена переливная перфорированная труба, отверстия которой находятся напротив нитеобразователей.

Приоритет исчислять с 7 мая 1965 r.
