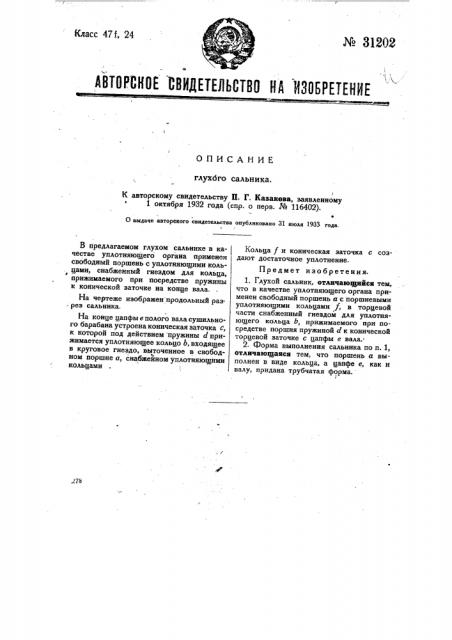

АВТОРСКОЕ СВИДЕТЕЛЬСТВО НА ИЗОБРЕТЕНИЕ

ОПИСАНИЕ глухбго сальника.

К авторскому свидетельству П. Г. Казакова, заявленному

1 октября 1932 года (спр. о перв. № 116402).

О выдаче авторекого евидетелвства опубликовано 31 июля 1933 года.

В предлагаемом глухом сальнике в качестве уплотняющего органа применен свободный поршень с уплотняющими кольцами, снабженный гнездом для кольца, прижимае мого при посредстве пружины к конической заточке на конце вала.

На чертеже изображен продольный раз. . рез сальника.

На конце цапфы е полого вала сушильного барабана устроена коническая заточка с, к которой под действием пружины Ыприжимается уплотняющее кольцо Б, входящее в круговое гнездо, выточенное в свободном поршне а, снабженном уплотняющими кольцами

Кольца j и коническая заточка с создают достаточное уплотнение.

Предмет изобретения.

1. Глухой сальник, отличающийся тем, что в качестве уплотняющего органа применен свободный поршень а с поршневыми уплотняющими кольцами f, в торцевой части снабженный гнездом для уплотняющего кольца b, прижимаемого при посредстве поршня пружиной d к конической торцевой заточке с цапфы е вала.:

2. Форма выполнения сальника по п. 1, отличающаяся тем, что поршень а выполнен в виде кольца, а цанфе е, как и валу, придана трубчатая форма.
