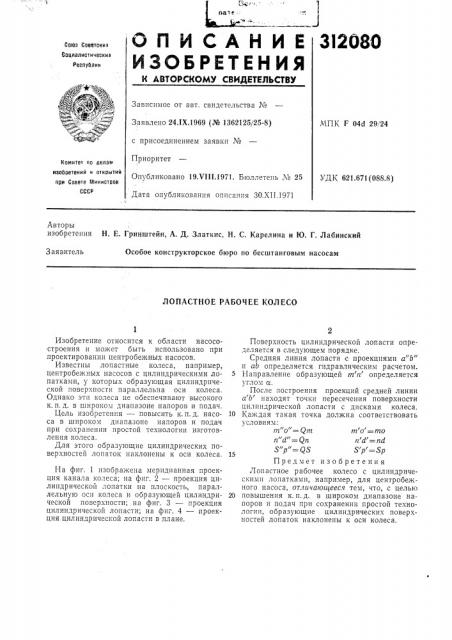

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3! 208О

С о|оз Советски т

Социалистическими

Республик

Зависимое от авт. свидетельства №

Заявлено 24 1Х.1969 (№ 1362!25/25-8) с присоединением заявки №

Приоритет

МПК F 04d 29i24

Комитет по аелам изобретений и открытий

Опубликовано 19Х111.1971. Бюллетень № 25

УДK 621.671(088.8) при Совете Министров

СССР

Дата опубликования описания 30.XII 1971

Авторы изобретения H. Е, Гринштейн, А. Д. Златкис, H. С. Карелина и 1О. Г. Лабинский

Заявитель Особое конструкторское бюро по бесштанговым насосам

ЛОПАСТНОЕ РАБОЧЕЕ КОЛЕСО

Изобретение относится к области насосостроения и может быть использовано при проектировании центробежных насосов.

Известны лопастные колеса, например, центробежных насосов с цилиндрическими лопатками, у которых образующая цилиндрической поверхности параллельна оси колеса.

Однако этп колеса не обеспечивают высокого к.п.д. в широком диапазоне напоров и подач.

Цель изобретения — повысить к.п.д. насоса в широком диапазоне напоров и подач при сохранении простой технологии изготовления колеса.

Для этого образу|ощие цилиндрических поверхностей лопаток наклонены к оси колеса.

На фиг. 1 изображена меридианная проекция канала колеса; на фиг. 2 — проекция цилиндрической лопатки на плоскость, параллельную оси колеса и образующей цилиндрической поверхности; на фиг. 3 — проекция цилиндрической лопасти; на фиг. 4 — проекция цилиндрической лопасти в плане.

Поверхность цилиндрической лопасти определяется в следующем порядке.

Средняя линия лопасти с проекциями а"b" и ab определяется гидравлическим расчетом.

5 Направление образующей пг n определяется углом а.

После построения проекций средней линии а b находят точки пересечения поверхности цилиндрической лопасти с дисками колеса.

1О Каждая такая точка должна соответствовать условиям:

m о = mo п гг = угу

S"ð"= QS S р =Sp

Предмет изобретения

Лопастное рабочее колесо с цилиндричеcêèìè лопатками, например, для центробежного насоса, отличающееся тем, что, с целью

20 повышения к. и. д. в широком диапазоне напоров и подач прп сохранении простой технологии, образующие цилиндрических поверхностей лопаток наклонены к оси колеса.

312080
