Способ удаления завальцованных труб из трубных досок

Иллюстрации

Показать все

Реферат



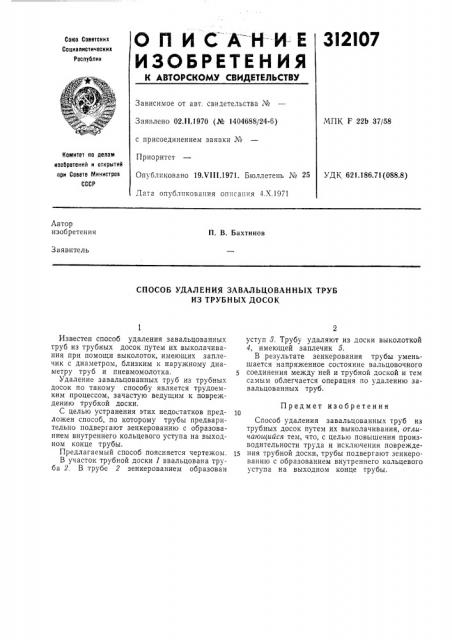

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

3!2!07

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Ф

1 й;=й !l

Зависимое от авт. свидетельства М

Заявлено 02.11.1970 (Ф. 1404688/24-6) с присоединением заявки Ме

Приоритет

Опубликовано 19.VI11.1971. Бюллетень Хе 25

Дата опубликования описания 4.Х.1971

МПК F 22b 37/58

Номитет по делам изобретений и открытий при Совете 1йинистрав

СССР

УДК 621.186.71(088.8) Автор изобретения

П. В. Бахтинов

Заявитель

СПОСОБ УДАЛЕНИЯ ЗАВАЛЬЦОВАННЫХ ТРУБ

ИЗ ТРУБНЫХ ДОСОК

Известен способ удаления завальцованных труб из трубных досок путем их выколачивания при помощи выколоток, имеющих заплечик с диаметром, близким к наружному диаметру труб и пневмомолотка.

Удаление завальцованных труб из трубных досок по такому способу является трудоемким процессом, зачастую ведущим к повреждению трубкой доски.

С целью устранения этих недостатков предложен способ, по которому трубы предварительно подвергают зенкерованию с образованием внутреннего кольцевого уступа на выходном конце трубы.

Предлагаемый способ поясняется чертежом.

В участок трубной доски 1 ввальцована труба 2. В трубе 2 зенкерованием образован уступ 8. Трубу удаляют из доски выколоткой

4, имеющей заплечик 5.

В результате зенкерования трубы уменьшается напряженное состояние вальцовочного соединения между ней и трубной доской и тем самым облегчается операция по удалению завальцованных труб.

Предмет изобретения

Способ удаления завальцованных труб из трубных досок путем их выколачивания, отличающийся тем, что, с целью повышения производительности труда и исключения поврежде1s ния трубной доски, трубы подвергают зенкерованию с образованием внутреннего кольцевого усту па на выходном конце трубы.

312107

Составитель В. Круглянский

Редактор Е. С. Братчикова Техред T. П. Курилко Корректор Т. А. Миронова

Заказ 2697/5 Изд. Ма 1143 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 475

Типография, пр. Сапунова, 2
