Реферат



о и-е ив

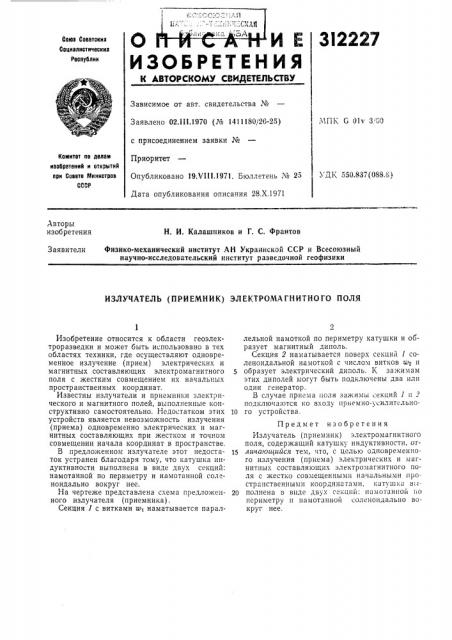

ИЗОБРЕТЕНИЯ

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 02.111.19?О (№ 1411180!26-25) с присоединением заявки №

Приоритет

Опубликовано 19.И11.1971. Бюллетень № 25

Дата опубликования описания 28.Х.1971

ЧПК С 01т 3 00

Комитет по делам изобретений н открытий при Совете Министров

СССР

УДК 550.837 (088.8) Авторы изобретения

Н. И. Калашников и Г. С. Франтов

Заявители

Физико-механический институт АН Украинской ССР и Всесоюзный научно-исследовательский институт разведочной геофизики

ИЗЛУЧАТЕЛЬ (ПРИЕМНИК) ЭЛЕКТРОМАГНИТНОГО ПОЛЯ

Изобретение относится к области геоэлектроразведки и может быть использовано в тех областях техники, где осуществляют одновременное излучение (прием) электрических и магнитных составляющих электромагнитного 5 поля с жестким совмещением их начальных пространственных координат.

Известны H3, !éT8J!H H приемники 3JICKTpHческого и магнитного полей, выполненные конструктивно самостоятельно. Недостатком этих lo устройств является невозможность излучения (приема) одновременно электрических и магнитных составляющих при жестком и точном совмещении начала координат в пространстве.

В предложенном излучателе этот недоста- 15 ток устранен благодаря тому, что катушка индуктивности выполнена в виде двух секций: намотанной по периметру и намотанной соленоидально вокруг нее.

На чертеже представлена схема предложен- 20 ного излучателя (приемника).

Секция 1 с витками пи< наматывается параллельной намоткой по периметру катушки и образует магнитный диполь.

Секция 2 наматывается поверх секций 1 соленоидальной намоткой с числом витков w2 и образует электрический диполь. К зажимам этих диполей могут быть подключены два или один генератор.

В случае приема поля зажимы секций 1 н 2 подключаются ко входу приемно-усилительного устройства.

Предмет изобретения

Излучатель (приемник) электромагнитного поля, содержащий катушку индуктивности, отличающийся тем, что, с целью одновременного излучения (приема) электрических и магнитных составляющих электромагнитного поля с жестко совмещенными начальными пространственньв|и координатами, катушка выполнена в виде двух секций: намотанной ||о периметру и намотанной соленоидально вокруг нее.

312227

Составитель 3. П. Попова

Редактор T. 3. Орловская

Тскрсд Е, Борисова Коррсктор О. И. Волкова

Заказ 2946!13 Изд. ¹ 1141 Тираж 473 Подписнос

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
