Устройство для моделирования нестандартной температуры воздуха в авиационных тренажерах

Устройство для моделирования нестандартной температуры воздуха в авиационных тренажерах

Иллюстрации

Показать все

Реферат

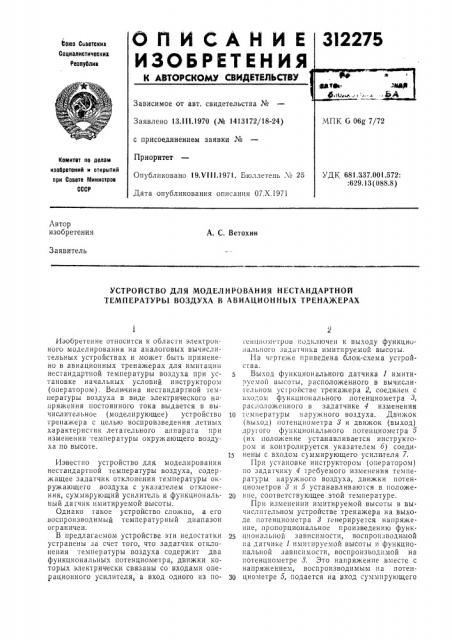

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Воюа Соеетокик

Социал истичеокик

Реопублив

Зависимое от авт. свидетельства №

Заявлено 1,3.111.1970 (№ 141,3172/18-24) с присоединением заявки №

Приоритет

Опубликовано 19Х!111971. Бюллетень ¹ 25

Дата опубликования описания 07.Х.1971

Комитет по делам иэобретеннН и открытий при Совете Министров

СССР

Автор изобретения

А. С, Ветохин

Заявитель

УСТРОЙСТВО ДЛЯ МОДЕЛИРОВАНИЯ НЕСТАНДАРТНОЙ

ТЕМПЕРАТУРЫ ВОЗДУХА В АВИАЦИОННЫХ ТРЕНАЖЕРАХ

Изобретение относится к области электронного моделирования на аналоговых вычислительных устройствах и может быть применено в авиационных тренажерах для имитации нестандартной температуры воздуха при установке начальных условий инструктором (оператором). Величина нестандартной температуры воздуха в виде электрического напряжения постоянного тока выдается в вычислительное (моделирующее) устройство тренажера с целью воспроизведения летных характеристик летательного аппарата при изменении температуры окружающего воздуха по высоте.

Известно устройство для моделирования нестандартной температуры воздуха, содержащее задатчик отклонения температуры окружающего воздуха с указателем отклонения, суммирующий усилитель и функциональный датчик имитируемой высоты.

Однако такое устройство сложно, а его воспроизводимыи температурный диапазон

orраничен.

В предлагаемом устройстве эти недостатки устранены за счет того, что задатчик отклонения температуры воздуха содержит два функциональных потенциометра, движки которых электрически связаны со входами операционного усилителя, а вход одного из погенциометрои подключен к выходу функционального задатчика имитируемой высоты.

На чертеже приведена блок-схема устройства.

Выход функционального датчика 1 имитируемой высоты, расположенного в вычислигельном устройстве тренажера 2, соедитнен с вхо,,ом функционального потенциометра 3, рас оложенного в задатчике 4 изменения

1р температуры наружного воздуха. Движок (выход) потенциометра 3 и движок (выход) друr ого функционального потенциомегра 5 (их положение устанавлива тся инструктором и контролируется указателем 6) соеди1 нены с входом суммирующего усилителя 7.

При установке инструктором (оператором) по задатчику 4 требуемого изменения температуры наружного воздуха, движки потенциометров 3 и 5 устанавливаются в положе2р ние, соответствующее этой температуре.

Нр» изменении имитируемой высоты в вычислительном устройстве тренажера на выходе потенциометра 3 генерируется. напряжение, пропорциональное произведению функциональной зависимости, воспроизводимой

và датчике 1 имитируемой высоты и функциональной зависимости, воспроизводимой на потенциометре 3. Это напряжение вместе с напряжением, воспроизводимым»а потен3р циометре 5, подается на вход суммирующего

3 1 2275

Составитель И. Шелипова

Редактор Л, Утехина Техред Л. Л. Евдонов Корректор H. Рождecтвeнскaa

Заказ 2753/15 Изд. № 1136 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 усилителя 7. Напряжение с выхода. усилителя 7, пропорциональное нестандартной тем червтуве воздушка-нелаему в вычислительное устройство тренажера. ф -, у» .юй а

I ;: Предмет Изобретения

Устройство для моделирования нестандартной температуры воздуха в авиационных тренажерах, содержащее задатчик отклонения температуры воздуха с указателем отклонения, функциональный датчик имитируемой высоты и сумм ирующий усилитель, отличающееся тем, что, с целью упрощения устройства и повышения точности его работы, 5 задатчик отклонения температуры воздуха содержит два функциональных потенциометра, движки которых электрически связаны со входами суммирующего усилителя, а вход одного из потенциометров подключен к выхо1О ду функционального датчика имитируемой высоты.
