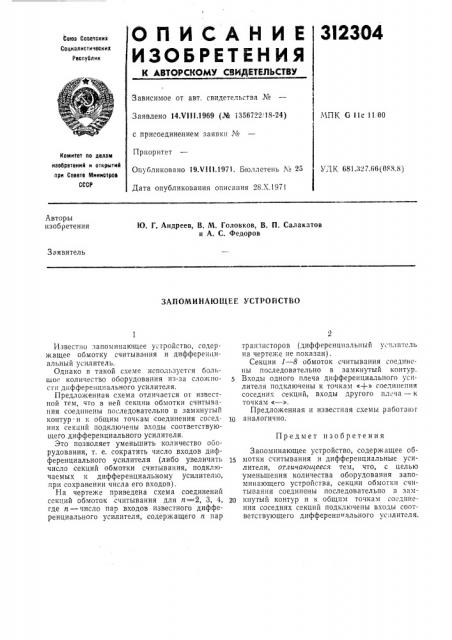

3I2304

ОПИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союа Соеетоких

Социалистичеоких

Республик

Зависимое от авт. свидетельства ¹

Заявлено 14.7111.1969 (М 1656722. 18-24) с присоединением заявки ¹

Приоритет

Ого:бликовано 19.Ч111.1971. Бюллетень № 25

Кочитет AO делам иэобретеииЯ и открытиЯ при Совете Миииотров

СССР

УДК 681.127.66(088.8) Дата опубликования описания 28.X.1971

Авторы изобретения

Ю, Г. Андреев, В. М. Головков, В. П. Салакатов и А. С. Федоров

Заявитель

ЗАПОМИНАЮЩЕЕ УСТРОИСТВО

Известно запоминающее устройство, содержащее обмотку считывания и дифференциальный усилитель.

Однако в такой схеме используется большо» количество оборудования из-за сложности дифференциального усилителя.

Предложенная схема отличается от известной тем, что в ней секции обмотки считывания соединены последовательно в замкнутый контур и к общим точкам соединения соседних секций подключены входы соответствующего дифференциального усилителя.

Это позволяет уменьшить количество оборудования, т. е. сократить число входов дифференциального усилителя (либо увеличить число секций обмотки считывания, подключаемых к дифференциальному усилителю, при сохранении числа его входов).

На чертеже приведена схема соединений секций обмоток считывания для п=2, 3, 4, где и — число пар входов известного дифференциального усилителя, содержащего и пар транзисторов (дифференциальный у илитель на чертеже не показан).

Секции 1 — 8 обмоток считывания соединены последовательно в замкнутый контур.

Входы одного плеча дифференциального усилителя подключены к точкам «+» соединения соседних секций, входы другого пл; га — к точкам « — ».

Предложенная и известная схемы работаюг

10 аналогично.

Предмет изобретения

Запоминающее устройство, содержащее об1 мотки считывания и дифференциальные усилители, отличающееся тем, что, с целью уменьшения количества оборудования запоминающего устройства, секции обмотки считывания соединены последовательно в зам2Q кнутый контур и к общим точкам соединения соседних секций подключены входы соответствующего дифференпттяльного усилителя, Составитель В. Д. Рудаков
