Реферат



° .

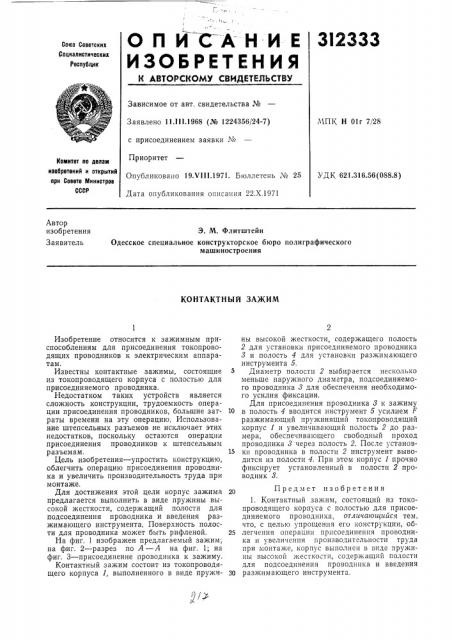

O n i C-A- H Е

ИЗОБРЕТЕНИЯ

3I2333

Союз Советских

Социалистических

Республик

Зависимое от авт, свидетельства №

Заявлено 11Л11.1968 (№ 1224356/24-7) с присоединением заявки ¹

Приоритет

Опубликовано 19.VIII.1971. Бюллетень ¹ 25

Дата опубликования описания 22.Х.1971

МПК Н 01г 7/28

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.316.56 (088.8) Автор изобретения

Заявитель

Э. М. Флитштейн

Одесское специальное конструкторское бюро полиграфического машиностроения

КОНТАКТНЫЙ ЗАЖИМ

Изобретение относится к зажимным приспособлениям для присоединения токопроводящих проводников к электрическим аппаратам.

Известны контактные зажимы, состоящие из токопроводящего корпуса с полостью для присоединяемого проводника.

Недостатком таких устройств является сложность конструкции, трудоемкость операции присоединения проводников, большие затраты времени на эту операцию. Использование штепсельных разъемов не исключает этих недостатков, поскольку остаются операции присоединения проводников к штепсельным р азъем ам.

Цель изобретения — упростить конструкцию, облегчить операцию присоединения проводника и увеличить производительность труда при монтаже.

Для достижения этой цели корпус зажима предлагается выполнить в виде пружины высокой жесткости, содержащий полости для подсоединения проводника и введения разжимающего инструмента. Поверхность полости для проводника может быть рифленой.

На фиг. 1 изображен предлагаемый зажим; на фиг. 2 — разрез по А — А на фиг. 1; на фиг. 3 — присоединение проводника к зажиму.

Контактный зажим состоит из токопроводящего корпуса 1, выполненного в виде пружины высокой жесткости, содержащего полость

2 для установки присоединяемого проводника

8 и полость 4 для установки разжимающего инструмента 5.

Диаметр полости 2 выбирается несколько меньше наружного диаметра, подсоединяемого проводника 8 для обеспечения необходимого усилия фиксации.

Для присоединения проводника 8 к зажиму

10 в полость 4 вводится инструмент б усилием F разжимающий пружинящий токопроводящий корпус 1 и увеличивающий полость 2 до размера, обеспечивающего свободный проход проводника 8 через полость 2. После установ15 ки проводника в полости 2 инструмент выводится из полости 4. При этом корпус 1 прочно фиксирует установленный в полости 2 проводник 8.

Предмет изобретения

1. Контактный зажим, состоящий из токопроводящего корпуса с полостью для присоединяемого проводника, отличающийся тем, что, с целью упрощения его <онструкции, об25 легчения операции присоединения проводника и увеличения производительности труда при монтаже, корпус выполнен в виде пружины высокой жесткости, содержащий полости для подсоединения проводника и введения

ЗО разжимающего инструмента.

312333

Фиг. 2

Фиг 1

Составитель И. Ивановская

Редактор В. В. Фельдман Техред T. П. Курилко Корректоры: Е. Ласточкина и В. Петрова

Заказ 2936/10 Изд. № 1206 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

ll (2. Зажим по п. 1, отличпющийся тем, что, с целью обеспечения лучшего контакта проводника с зажимом, поверхность полости для проводника выполнена рифленой.
