Реферат



312334

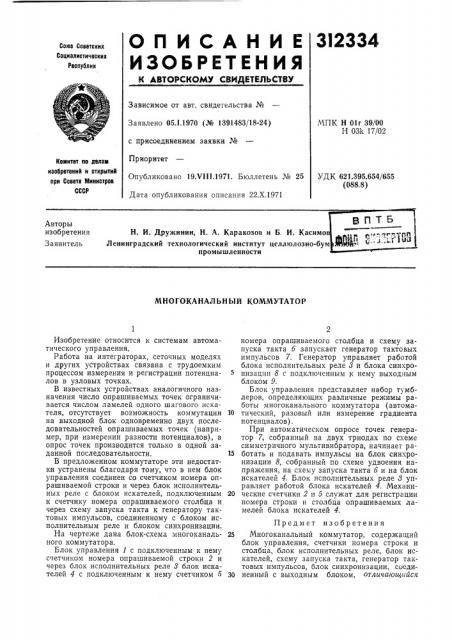

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 05.1.1970 (¹ 1391483/18-24) с присоединением заявки №

Приоритет

Опубликовано 19.VIII.1971. Бюллетень № 25

Дата опубликования описания 22.Х.1971

МПК Н 01г 39/00

Н 03k 17/02

Комитет по делам изобретений и открытиЯ при Совете Министров

СССР

УДК 621.395.654/655 (088.8) Авторы изобретения

Заявитель

Н. И. Дружинин, Н. А. Каракозов и Б. И. Касимо

Ленинградский технологический институт целлюлозно-бум промышленности

М Н О ГОКА НАЛ Ь Н Ы Й КОММ УТАТ О Р

Изобретение относится к системам автоматического управления.

Работа на интеграторах, сеточных моделях и других устройствах связана с трудоемким процессом измерения и регистрации потенциалов в узловых точках.

В известных устройствах аналогичного назначения число опрашиваемых точек ограничивается числом ламелей одного шагового искателя, отсутствует возможность коммутации на выходной блок одновременно двух последовательностей опрашиваемых точек (например, при измерении разности потенциалов), а опрос точек производится только в одной заданной последовательности.

В предложенном коммутаторе эти недостатки устранены благодаря тому, что в нем блок управления соединен со счетчиком номера опрашиваемой строки и через блок исполнительных реле с блоком искателей, подключенным к счетчику номера опрашиваемого столбца и через схему запуска такта к генератору тактовых импульсов, соединенному с блоком исполнительным реле и блоком синхронизации.

На чертеже дана блок-схема многоканального коммутатора.

Блок управления l с подключенным к нему счетчиком номера опрашиваемой строки 2 и через блок исполнительных реле 8 блок искателей 4 с подключенным к нему счетчиком 5 номера опрашиваемого столбца и схему запуска такта б запускает генератор тактовых импульсов 7. Генератор управляет работой блока исполнительных реле 8 и блока синхронизации 8 с подключенным к нему выходным блоком 9.

Блок управления представляет набор тумблеров, определяющих различные режимы работы многоканального коммутатора (автома10 тический, разовый или измерение градиента потенциалов).

При автоматическом опросе точек генератор 7, собранный на двух триодах по схеме симметричного мультивибратора, начинает ра15 ботать и подавать импульсы на блок синхронизации 8, собранный по схеме удвоения напряжения, на схему запуска такта б и на блок искателей 4. Блок исполнительных реле 8 управляет работой блока искателей 4. Механи20 ческие счетчики 2 и 5 служат для регистрации номера строки и столбца опрашиваемых ламелей блока искателей 4.

Предмет изобретения

25 Многоканальный коммутатор, содержащий блок управления, счетчики номера строки и столбца, блок исполнительных реле, блок искателей, схему запуска такта, генератор тактовых импульсов, блок синхронизации, соеди30 ненный с выходным блоком, отличающийся

312334

Составитель Н. П. Макаренко

Редактор Л. А. Утехина Техред Т. П. Курилко Корректоры: Е. Ласточкина и В. Петрова

Заказ 2936/11 Изд. № 1208 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений н открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 тем, что, с целью увеличения количества опрашиваемых точек и расширения функциональных возможностей, блок управления соединен со счетчиком номера опрашиваемой строки и через блок исполнительных реле — с блоком искателей, подключенным к счетчику номера опрашиваемого столбца, и через схему запуска такта к генеРатоРу тактовых импульсов, соединенному с блоком исполнительных реле и блоком синхронизации.
