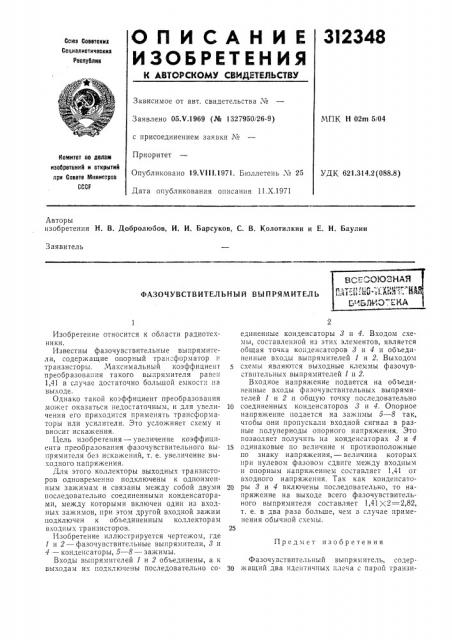

О П И С А Н И Е 3!2348

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВМДЕТЕЛЬСТВУ

Союз Соевтоких

Социалистических

Республик

Зависимое от авт. свидетельства че

Заявлено 05.V.1969 (J% 1327950/26-9) МПК Н 02m 5/04 с присоединением заявки ¹

Приоритет

Опубликовано 19Х111.1971. Бюллетень ¹ 25

Дата опубликования описания 11.Х.1971

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.314.2 (088.8) Авторы изобретения H. В. Добролюбов, И. И. Барсуков, С. В. Колотилкин и E. H. Баулин

Заявитель

ФАЗОЧУВСТВИТЕЛЬНЪ|Й ВЫПРЯМИТЕЛЬ

Предмет изобретения

Изобретение относится к области радиотехники.

Известны фазочувствительные выпрямители, содержащие опорный тран=форматор и транзисторы. Максимальный коэффициент преобразования такого выпрямителя равен

1,41 в случае достаточно большой емкост"; па выходе.

Однако такой коэффициент преобразования может оказаться недостаточным, и для увеличения его приходится применять трансформаторы или усилители. Это усложняет схему и вносит искажения.

Цель изобретения — увеличение коэффициента преобразования фазочувствительного выпрямителя без искажений, т. е. увеличение выходного напряжения.

Для этого коллекторы выходных транзисторов одновременно подключены к одноименным зажимам и связаны между собой двумя последовательно соединенными конденсаторами, между которыми включен один из входных зажимов, при этом другой входной зажим подключен к объединенным коллекторам входных транзисторов.

Изобретение иллюстрируется чертежом, где

1 и 2 — фазочувствительные выпрямители, 3 и

4 — конденсаторы, 5 — 8 — зажимы.

Входы выпрямителей 1 и 2 объединены, а к выходам их подключены последовательно соединенные конденсаторы 8 и 4. Входом схемы, составленной из этих элементов, является общая точка ко денсаторов 3 и 4 и объединенные входы выпрямителей 1 и 2. Выходом схемы являются выходные клеммы фазочувствптельных выпрямителей 1 и 2.

Входное напряжение подается на объединенные входы фазочувствительных выпрямителей 1 и 2 и общую точку последовательно

1о соединенных конденсаторов 3 и 4. Опорное напряжение подается на зажимы 5 — 8 так, чтобы они пропускали входной сигнал в разные полупериоды опорного напряжения. Это позволяет получить на конденсаторах 3 и 4

15 одинаковые по величине и противоположные по знаку напряжения, — величина которых при нулевом фазовом сдвиге между входным и опорным напряжением составляет 1,41 от входного напряжения, Так как конденсато20 ры 8 и 4 включены последовательно, то напряжение на выходе всего фазочувствительного выпрямителя составляет 1,41 ><2=2,82, т. е. в два раза больше, чем з случае применения обычной схемы.

Фазочувствительный выпрямитель, содер30 жащий два идентичных плеча с парой транзи312348

Составитель В. Бровкин

Техред Л. Евдонов

Корректоры: Л. В. Орлова и 3. И. Тарасова

Редактор А. Корнеев

Заказ 2755/6 Изд. № 1140 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 3С,-35, Раушская иаб., д. 4/5

Типография, п р. Сапунова, 2 сторов в каждом из них, отлича ощийся тем, что, с целью повышения выходного напряжения, коллекторы выходных транзисторов одновременно подключены к одноименным зажимам и связаны между собой двумя последовательно соединенными конденсаторами, между которыми включен один из входных зажимов, при этом другой входной зажим подключен к объединенным коллекторам вход5 ных транзисторов.
