3I2400

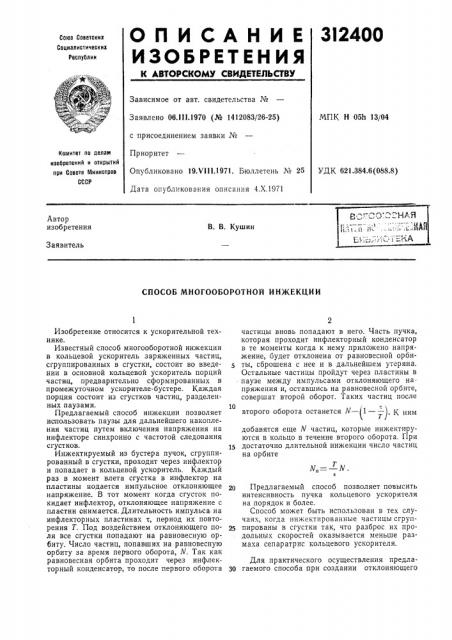

О П И СА Н И Е
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 06.ill.1970 (№ 1412083/26-25) с присоединением заявки №
Приоритет
Опубликовано 19.VIII.1971. Бюллетень № 25
Дата опубликования описания 4.Х.1971
МПК Н 051т 13/04
Комитет по делам изобретений и открытий при Совете Министров
СССР
УДК 621.384.6(088.8) Автор изобретения
В. В. Кушин
Заявитель
СПОСОБ МНОГООБОРОТНОЙ ИНЖЕКЦИИ
Изобретение относится к ускорительной технике.
Известный способ многооборотной инжекции в кольцевой ускоритель заряженных частиц, сгруппированных в сгустки, состоит во введении в основной кольцевой ускоритель порций частиц, предварительно сформированных в промежуточном ускорителе-бустере. Каждая порция состоит из сгустков частиц, разделенных паузами.
Предлагаемый способ инжекции позволяет использовать паузы для дальнейшего накопления частиц путем включения напряжения на инфлекторе синхронно с частотой следования сгустков.
Инжектируемый из бустера пучок, сгруппированный в сгустки, проходит через инфлектор и попадает в кольцевой ускоритель. Каждый раз в момент влета сгустка в инфлектор на пластины ыодается импульсное отклоняющее напряжение В тот момент когда сгусток покидает инфлектор, отклоняющее напряжение с пластин снимается. Длительность импульса на инфлекторных пластинах т, период их повторения Т. Под воздействием отклоняющего поля все сгустки попадают на равновесную орбиту. Число частиц, попавших на равновесную орбиту за время первого оборота, N. Так как равновесная орбита проходит через инфлекторный конденсатор, то после первого оборота
2 частицы вновь попадают в него. Часть пучка, которая проходит инфлекторный конденсатор в те моменты когда к нему приложено напряжение, будет отклонена от равновесной орбиты, сброшена с нее и в дальнейшем утеряна.
Остальные частицы пройдут через пластины в паузе между импульсами отклоняющего на. пряжения и, оставшись на равновесной орбите, совершат второй оборот. Таких частиц после
10 второго оборота останется A †(1 — ") н ннтг
Т) добавятся еще N частиц, которые инжектируются в кольцо в течение второго оборота. При достаточно длительной инжекции число частиц на орбите
20 Предлагаемый способ позволяет повысить интенсивность пучка кольцевого ускорителя на порядок и более.
Способ может быть использован в тех случаях, когда инжектированные частицы сгруп25 пированы в сгустки так, что разброс их продольных скоростей оказывается меньше размаха сепаратрис кольцевого ускорителя.
Для практического осуществления предла30 гаемого способа при создании отклоняющего
3124Î0
Предмет изобретения
Составитель Н. С. Соловьев
Редактор Т. 3. Орловская Техред Е. Борисова Корректор Е. Н. Зимина
Заказ 2757/17 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, Ж-35, Раушская наб., д. 4/5
Ти погра фи я, пр. Са пуп ова, 2 инфлекторного поля целесообразно вместо коротких импульсов высокого напряжения возбуждать в инфлекторе такой набор высокочастотных гар монических составляющих, чтобы их суммарное воздействие на проходящие частицы было эквивалентно воздействию требуемого импульсного поля. Каждую из этих гармонических составляющих целесообразно возбуждать в отдельном резонансном контуре или объемном резонаторе.
Способ многооборотной инжекции в кольцевой ускоритель заряженныхчастиц,сгруппиро5 ванных в сгустки, отличающийся тем, что, с целью увеличения захваченного тока, длительность импульсов высокого напряжения на инфлекторе выбирают равной длительности сгустков и включают напряжение синхронно с
lo частотой следования сгустков.
