Реферат



312612

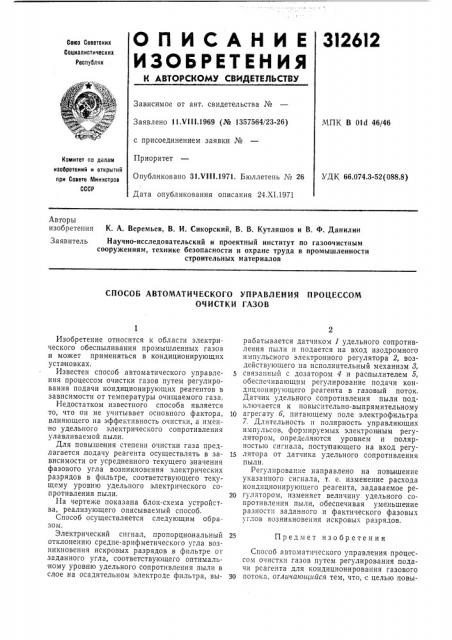

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 11.VI I I.1969 (№ 135?564/23-26) с присоединением заявки №

Приоритет

Опубликовано 31.VIII.1971. Бюллетень ¹ 26

Дата опубликования описания 24.XI.1971

МПК В Old 46(46

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 66.074.3-52(088.8) Авторы изобретения

К. А. Веремьев, В. И. Сикорский, В. В. Кутляшов и В. Ф. Данилин

Научно-исследовательский и проектный институт по газоочистным сооружениям, технике безопасности и охране труда в промышленности строительных материалов

Заявитель

СПОСОБ АВТОМАТИЧЕСКОГО УПРАВЛЕНИЯ ПРОЦЕССОМ

ОЧИСТКИ ГАЗОВ

Изобретение относится к обласги электрического обеспыливания промышленных газов и может применяться в кондиционирующих уста|новках.

Известен способ автоматического управления процессом очистки газов путем регулирования подачи кондиционирующих реагентов в зависимости от температуры очищаемого газа, Недостатком известного способа является то, что он не учитывает основного фактора, влияющего на эффективность очистки, а именно удельного электрического сопротивления улавливаемой пыли.

Для повышения степени очистки газа предлагается,подачу реагепта осуществлять в зависимости от усредненного текущего значения фазового угла возникновения электрических разрядов в фильтре, соответствующего текущему уровню удельного электрического сопротивления пыли.

На чертеже показана блок-схема устройства, реализующего описываемый способ.

Способ осуществляется следующим образом.

Электрический сигнал, пропорциональный отклонению средне-арифметического угла возникновения искровых разрядов в фильтре or заданного угла, соответствующего оптимальному уровню удельного сопротивления пыли в слое на осадительном электроде фильтра, вырабатывается датчиком 1 удельного сопротивления пыли и подается на вход изодромного импульсного электронного регулятора 2, воздействующего на исполнительный механизм 8, 5 связапный с дозатором 4 и распылителем 5, обеспечивающим регулирование подачи кондицпонирующего реагента в газовый поток.

Датчик удельного сопротивления пыли подключается к повысительно-выпрямительному

1О агрегату б, питающему поле электрофильтра

7. Длительность и полярность управляющих импульсов, формируемых электронным регулятором, определяются уровнем и полярностью сигнала, поступающего на вход регу15 лятора от датчика удельного сопротивления пыли.

Регулирование направлено на повышение указанного сигнала, т. е. изменение расхода кондиционирующего реагента, задаваемое ре2О гулятором, изменяет величину удельного сопротивления пыли, обеспечивая уменьшение разности заданного и фактического фазовых углов возникновения искровых разрядов.

25 Предмет изобретения

Способ автоматического управления процессом очистки газов путем регулирования подачи реагента для кондиционирования газового зо потока, отличающийся тем, что, с целью повы312612

Составитель Т. Лукьянцева

Редактор Н. Л. Корченко Техред А. А. Камышникова Корректор О. И. Волкова

Заказ 3271/7 Изд. 1 Гз 1311 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2 щения степени очистки газа,,подачу реагента осуществляют в зависимости от усредненного текущего значения фазового угла возникновения электрических разрядов в фильтре, соответствующего текущему уровню удельного электрического сопротивления пыли.
