3! 2629

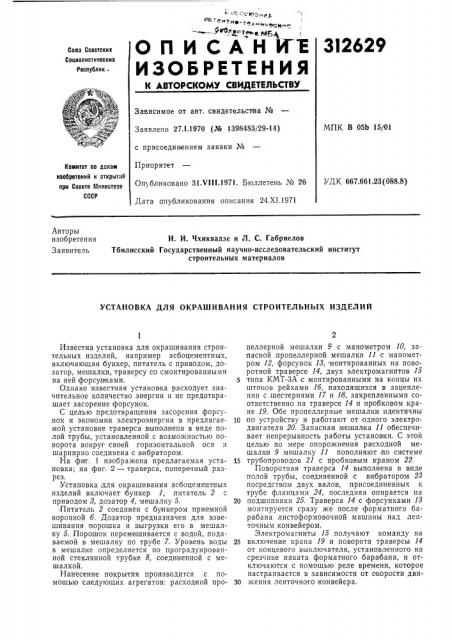

ОПИСАН ИЕ

ИЗОБРЕТЕН ИЯ

Союз Саеетских

Социалистических

Республик .

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 27.1.1970 (№ 1398483(29-14) с присоединением заявки №

Приоритет

Опубликовано 31.VIII.1971. Бюллетень № 26

Дата опубликования описания 24.XI.1971

МПК В 05b 15(О1

Комитет по долам изобретеиий и открытий при Сосете Мииистроа

СССР

УДК 667.661.23(088,8) Авторы изобретения

Заявитель

И. И. Чхиквадзе и Л. С. Габриелов

Тбилисский Государственный научно-исследовательский институт строительных материалов

УСТАНОВКА ДЛЯ ОКРАШИВАНИЯ СТРОИТЕЛЬНЫХ ИЗДЕЛИЙ

Известна установка для окрашивания строительных изделий, например асбоцементных, включающая бункер, питатель с приводом, дозатор, мешалки, траверсу со смонтированными на ней форсу,нками.

Однако известная установка расходует значительное количество энергии и не предотвращает засорение форсунок.

С целью предотвращения засорения форсунок и экономии электроэнергии в предлагаемой установке траверса выполнена в виде полой трубы, установленной с возможностью поворота вокруг своей, горизонтальной оси и шарнирно соединена с вибратором.

На фиг. 1 изображена предлагаемая установка; на фиг. 2 — траверса, поперечный разрез.

Установка для окрашивания асбоцементных изделий включает бункер 1,,питатель 2 с приводом 8, дозатор 4, мешалку 5.

Питатель 2 соединен с бу нкером приемной воронкой 6. Дозатор предназначен для взвешивания порошка и выгрузки его в мешалку 5. Порошок перемешивается с водой, подаваемой в мешалку по трубе 7. Уровень воды в мешалке определяется по проградуированной стеклянной трубке 8, соединенной с мешалкой.

Нанесение покрытия производится с помощью следующих агрегатов: расходной пропеллерной мешалки 9 с манометром 10, запасной пропеллерной мешалки ll с манометром 12, форсунок 18, монтированных на поворотной траверсе 14, двух электромагнитов 15

s типа КМТ-ЗА с монтированными на концы их штоков рейками 16, находящихся в зацеплении с,шестернями 17 и 18, закрепленными соответственно .на траверсе 14 и пробковом кране 19. Обе пропеллерные мешалки идентичны

10 .по устройству и работают от одного электродвигателя 20. Запасная мешалка 11 обеспечивает непрерывность работы установки. С этой целью по мере опорожнения расходной мешалки 9 .мешалку 11 пополняют,по системе

15 трубопроводов 21 с пробковым краном 22.

Поворотная траверса 14 выполнена в виде полой трубы, соединенной с вибратором 23 посредством двух валов, присоединенных к трубе фланцами 24, последняя опирается на

20 подшипники 25. Траверса 14 с форсунками 18 монтируется сразу же после форматного барабана листоформовочной машины над ленточным конвейером.

Электромагниты 15 получают команду на

25 включение крана 19 и поворота траверсы 14 от концевого выключателя, установленного на срезчике наката форматного барабана, и отключаются с помощью реле времени, которое настраивается в зависимости от скорости двиЗО жения ленточного конвейера. 312629

Составитель Б. Спивак

Редактор В. Новоселова

Техред А. А. Камышникова

Корректор О. И. Волкова

2ß

Типография, пр. Сапунова, 2

Установка работает следующим образом.

Из бункера, порошок питателем подается в дозатор барабанного типа, которым взвешенные дозы порошка для приготовления суспензии загружаются в мешалку, предварительно заполненную водой до определенного уровня. После перемешивания открывается пробковый кран 2б, и готовая суспензия подается в пропеллерную мешалку 11, из которой суспензия под давлением, создаваемым сжатым воздухом, поступающим из магистрали 27, подается в расходную пропеллерную мешалку 9. Из нее суспензия под давлением

2,5 — 3 атм поступает к форсункам 18, включение которых осуществляется одновременно с приводом их в рабочее положение.

Во время сра батывания срезчика наката включаются электромагниты 15, один из которых открывает кран 19, соединяющий мешалку 9 с форсунками 18, а второй, поворачивая траверсу, устанавливает форсунки в рабочем положении, перпендикулярно окрашиваемому изделию, выходным отверстием вниз.

Происходит распыливание суспе нзии на,поверхность изделия, после прохода которого под форсунками реле времени отключает электромагниты 15, кран 19 закрывается, траверса поворачивается на 180, в результате чего форсунки устанавливаются выходным

5 отверстием вверх. В этот момент включается вибратор 28, вибрация которого способствует движению твердых частиц вниз от выходного отверстия форсунок 18. Через несколько секунд вибратор отключается. На этом рабочий

10 цикл заканчивается.

Предмет изобр етения

15 Установка для окра шивания строительных изделий, например асбоцементных, включающая бункер, питатель с приводом, дозатор, мешалки, траверсу со смонтированными на ней форсунками, отличающаяся тем, что, с

20 целью предотвращения засорения форсунок и экономии электроэнергии, траверса выполнена в виде полой трубы и установлена с возмож ностью поворота вокруг своей горизонтальнок оси.

25 2. Установка по и. 1, отличающаяся тем, чгс траверса шарнирно соединена с вибратором
