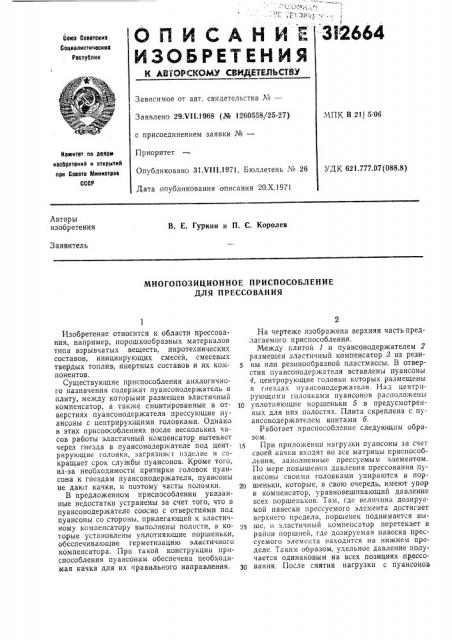

Многопозиционное приспособление для прессования
Иллюстрации
Показать всеРеферат
1 .i"È ; с
1 союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства K
Заявлено 29 Ч!!.1968 (№ 1260558/25-27) с присоединением заявки №вЂ”
Приоритет
Опубликовано 31.Ч!!!.1971. Бюллетень ¹ 26
Дата опубликования описания 20.Х.1971
МПК В 21i 5 06
Комитет по делам нзо0ретвний и открытий при Совете Лтнннстрое
СССР
УДК 621.777.07 (088.8) Авторы изобретения
В. E. Гуркин и П. С. Королев
Заявитель
МНОГОПОЗИЦИОННОЕ ПРИСПОСОБЛЕНИЕ
ДЛЯ ПРЕССОВАНИЯ
Изобретение относится к области прессования, например, порошкообразных материалов типа взрывчатых веществ, пиротехнических составов, инициирующих смесей, смесевых твердых топлив, инертных составов и их компонентов.
Существующие приспособления аналогичного назначения содержат пуансонодержатель и плиту, между которыми размещен эластичный компенсатор, а также смонтированные в отверстиях пуансонодержателя прессующие пуансоны с центрирующими головками. Однако в этих приспособлениях после нескольких часов работы эластичный компенсатор вытекает через гнезда в пуансонодер>кателе под центрирующие головки, загрязняет изделие и сокращает срок службы пуансонов. Кроме того, из-за необходимости притирки головок пуансона к гнездам пуансонодержателя, пуансоны не дают качки, и поэтому часты поломки.
В предложенном приспособлении указанные недостатки устранены за счет того, что в пуансонодержателе соосно с отверстиями под пуансоны со cTopoHbl, прилегающей к эластичному компенсатору выполнены полости, в которые установлены уплотняющие поршеньки, обеспечивающие герметизацию эластичного компенсатора, При такой конструкции приспособления пуансонам обеспечена необходимая качка для их правильного направления.
На чертеже изображена верхняя часть предлагаемого приспособления.
Между плитой 1 и пуансонодержателем 2 размещен эластичный компенсатор 8 из резины или резинообразной пластмассы. B отверстия пуансонодержателя вставлены пуансоны
4, центрирующие головки которых размещены в гнездах пуансонодержателя. Над центрирующими головками пуансонов расположены тр уплотняющпе поршеньки 5 в предусмотренных для них полостях. Плита скреплена с пуансонодержателем винтами 6.
Работает приспособление следующим образсм.
15 При приложении нагрузки пуансоны за счет своей качки входят во все матрицы приспособления, заполненные прессуемым элементом.
По мере повышения давления прессования пуансоны своими головками упираются в пор2р шеньки, которые, в свою очередь, имеют упор в компенсатор, уравновешивающий давление всех поршеньков. Там, где величина дозируемой навески прессуемого элемента достигает верхнего предела, поршенек поднимается выше, и эластичный компенсатор перетекает в район поршней, где дозируемая навеска прессуемого элемента находится на нижнем пределе. Таким образом, удельное давление получается одинаковым на всех позициях прессорр вания. После снятия нагрузки с пуансонов
312664
Предмет изобретения
Составитель О. Локтош
Редактор II. Г. Михайлова Техред T. П. Курилко Корректор T. А. Бабакина
Заказ 2892/8 Изд. № 1179 Тираж 473 Подписное
ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР
Москва, )К-35, Раушская наб., д. 475
Типография, пр. Сапунова, 2 г1оршеньки за счет упругих свойств компенсатора возвращаются в свое исходное положение.
Приспособление может найти применение в оборонной технике при прессовании любых порошковых материалов.
Многопозиционное приспособление для прессования, содержащее плиту и пуансонодержатель, между которыми размещен эластичный компенсатор, а также смонтированные в отверстиях пуансонодержателя прессующие пуансоны с центрирующими головками, отличаюи ееся тем, что, с целью улучшения герметизации эластичного компенсатора и увеличения долговечности пуансонов, оно снабжено уплотняющими поршеньками, установленными в полостях пуансонодержателя, выполненных
lO соосно с отверстиями под пуансоны со стороны, прилегающей к эластичному компенсатору.
