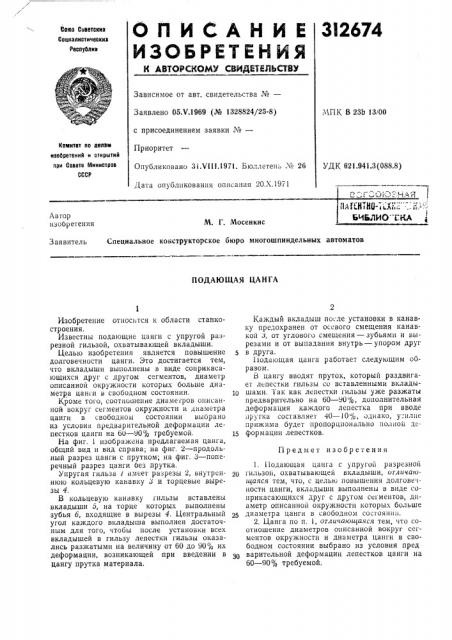

312674

Сова Советских

Социалистических

Республик

Зависимое от авт. свидетельства №вЂ”

Заявлено 05Х.1969 (№ 1328824!25-8) с присоединением заявки №вЂ”

Приоритет

Опубликовано 31.И11.1971. Бюллетень ¹ 26

Дата опубликования описания 20.Х.1971.ЧПК В 23Ь 13/ОО

Комитет по лелем изооретеиий и открытий ори Совете Министров

СССР

УДК 621.941.3(088.8) Лвгор изобретения

М. Г. Иосенкис

Заявитель Специальное конструкторское бюро многошпиндельных автоматов

ПОДАЮЩАЯ ЦАНГА

Предмет изобретения

Изобретение относится к области станкостроения.

Известны подающие цанги с упругой разрезной гильзой, охватывающей вкладыши.

Целью изобретения является повышение долговечности цанги. Это достигается тем, что вкладыши выполнены в виде соприкасающихся друг с другом сегментов, диаметр описанной окружности которых больше диаметра цанги в свободном состоянии.

Кроме того, соотношение диаметров описанной вокруг сегментов окружности и диаметра цанги в свободном состоянии выбрано из условия предварительной деформации лепестков цанги на 60 — 90 требуемой.

На фиг. 1 изображена предлагаемая цанга, общий вид и вид справа; на фиг. 2 — продольный разрез цанги с прутком; на фиг. 3 — поперечный разрез цанги без прутка.

Упругая гильза i имеет разрезы 2, внутреннюю кольцевую канавку D и торцевые вырезы 4, В кольцевую канавку гильзы вставлены вкладыши 5, на торце которых выполнены зубья б, входящие в вырезы 4. Центральный угол каждого вкладыша выполнен достаточным для того, чтобы после установки всех вкладышей в гильзу лепестки гильзы оказались разжатыми на величину от 60 до 90% их деформации, возникающей при введении в

pàíãó прутка материала.

Каждый вкладыш по.ле установки в канавку предохранен от осевого смещения канавкой д, от углового смещения — зубьями и ьырезами и от выпадания внутрь — упором друг

5 в друга.

11одающая цанга работает следующим образом.

В цангу вводят пруток, который раздвигает лепестки гильзы со вставленными вклады1р шами. 1 ак как лепестки гильзы уже разжаты предварительно на 60 — 90%, дополнительная деформация каждого лепестка при вводе

ilp) ãêà составляет 40 — 10%, однако, усилие прижима будет пропорционально полнои де15 формации лепестков.

1. 11одающая цанга с упругой разрезной

2р гильзой, охватывающей вкладыши, отличающаяся тем, что, с целью повышения долговечности цанги, вкладыши выполнены в виде соприкасающихся друг с другом сегментов, диаметр описанной окружности которых больше диаметра цанги в свободном состоянии.

2. Цанга по п. 1, отличающаяся тем, что соотношение диаметров описанной вокруг сегментов окружности и диаметра цанги в свободном состоянии выбрано из условия пред варительной деформации лепестков цанги на

60 — 90% требуемой.

Составитель И. Повицкими

Редактор Т. А. Киселева Техред f. П. Курилко Корректор E. H. Козлова

Заказ 2892)13 Изд. № 1179 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, 7К-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2
