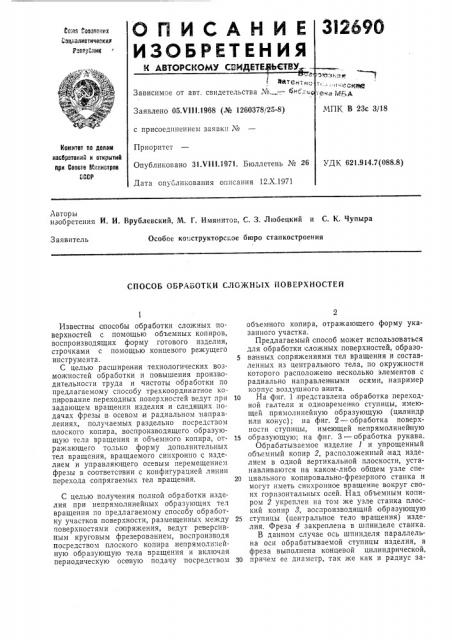

Реферат



Сощ Советских

Соииалистическил

Ресоуйлии

4 ф еокйм3

1БА

Зависимое от авт, свидет

В 23с 3/18

Заявлено 05.V111.1968 (М с присоединением заявки

Приоритет

Опубликовано 31.Ч111.19

Комитет оо делам изсбретеиий и открытий при Сосете Мииистрое

СССР

K 621.914.7(088.8) Дата опубликования оп

Авторы изобретения H. И. Врублевский, M. Г. Имянитов, С. 3. Любецкий и С. К. Чупыра

Особое ко..структорское бюро станкостроения

Заявитель

СПОСОБ ОБРАБОТКИ СЛОЖНЫХ 110ВЕРХНОСТЕЙ

Известны способы обработки сложных поверхностей с помощью объемных копиров, воспроизводящих форму готового изделия, строчками с помощью концевого режущего инструмента.

С целью расширения технологических возможностей обработки и повышения производительности труда и чистоты обработки по предлагаемому способу трехкоординатное копирование переходных поверхностей ведут при задающем вращении изделия и следящих подачах фрезы в осевом и радиальном направлениях, получаемых раздельно посредстзом плоского копира, воспроизводящего образующую тела вращения и объемного копира, отражающего только форму дополнительных тел вращения, вращаемого синхронно с изделием и управляющего осевым перемещением фрезы в соответствии с конфигурацией линии перехода сопрягаемых тел вращения.

С целью получения полной обработки изделия при непрямолинейных образующих тел вращения по предлагаемому способу обработку участков поверхности, размещенных между поверхностями сопряжения, ведут ре верспвным круговым фрезерованием, воспроизводя посредством плоского копира .непряыолииейную образующую тела вращения и включая периодическую осевую подачу посредством объем ного копира, отражающего форму указанного участка.

Предлагаемый способ может использоваться для обработки сложных поверхностей, образованных сопряжениями тел вращения и составленных из центрального тела, по окружности которого расположено несколько элементов с радиально направлен ными осями, например корпус воздушного винта.

l0 На фиг. 1 |представлена обработка переходной галтели и одновременно ступицы, имеющей прямолинейную образующую (цилиндр или конус); на фиг. 2 — обработка поверхности ступицы, имеющей непрямолинейную

15 образующую; на фиг. 3 — обработка рукава.

Обрабатываемое изделие 1 и упрощенный объемный копир 2, расположенный над изделием в одной вертикальной плоскости, устанавливаются на каком-либо общем узле спе20 циального копировально-фрезерного станка и могут иметь синхронное вращение вокруг своих горизонтальных осей. Над объемным копиром 2 укреплен на том же узле станка плоский копир 8, воспроизводящий образующую

25 ступицы (центральное тело вращения) изделия. Фреза 4 закреплена в шпинделе станка.

В данном случае ось шпинделя параллельна оси обрабатываемой ступицы изделия, а фреза выполнена концевой цилиндрической, 30 причем ее диаметр, так же как и радиус за312690 кругления торца, соответствует радиусам переходной галтели изделия в определенных сечениях.

Копировальный палец 5 нижнего копировального прибора имеет наконечник, повторяющий форму конца фрезы. Копировальный палец б верхнего копировального прибора выпол нен в виде ролика, радиус которого равен радиусу закругления торца фрезы, а расстояние от .внешней образующей ролика до оси 10 прибора, равно наружному радиусу фрезы.

Ооа копировальных прибора установлены на инструментальной шпиндельной бабке станка в одной плоскости.

Объемнь|й копир 2 не имеет никаких эле- 15 ментов ступицы и отражает лишь форму рукавов (радиально расположенные элементы) изделия, в да нном случае это четыре одинаковых усеченных конуса, вьгполненные до диаметральной плоскости (до половины). 20

Для обработки второй стороны ступицы изделия плоский копир соответственно переворачивается.

На фиг. 2 изображен .переход, нужный для обработки поверхности ступицы с непрямоли- 25 нейной образующей. При этом изделие и объемный копир вращаются до соприкосновения копировального пальца 5 с поверхностью рукава на объемном ко пире, что вызывает включение осевой периодической подачи, по окон- 50 чании которой производится реверс задающей подачи, Для обработки рукавов изделия устанавливается другой объемный копир 7, изображающий половину ступицы изделия и снабженный 35 ребром, размеры которого соответствуют размерам сечения ребер,в месте их пересечения с рукавами. Поскольку в данном случае рукав изделия имеет прямолинейную образующую (конус), верхний копир 8 не нужен. Обработ- 40 ка производится круговым фрезерованием без радиального .перемещения. Диаметр рукава изделия в данном случае определяется установкой фрезы 4 относительно изделия на определенном расстоянии. 45

При обработке ступицы или рукава изделия, имеющего коническую форму, ось фрезы устанавливается относительно оси обрабатываемой поверхности под соответствующим углом.

Нижний копировальный прибор по-прежнему управляет осевым, перемещением фрезы, которая при этом немного сдвигается назад, чтобы не задевать ранее обработанные галтели.

Если рукав изделия имеет непрямолинейную образующую, он обрабатывается с применением верхнего плоского копира 3 тем же способом, который изображен на фиг. 2, но, соответственно, с объемным копиром 7.

Предмет изобретения

1. Способ обработки сложных, поверхностей изделий, представляющих собой центральное тело вращения, по окружности которого размещены дополнительные тела вращения с осями, перпендикулярными оси вращения центрального тела, путем трехкоординатного копирования инструментом (фрезой), перемещаемым в осевом и радиальном направлении относительно оси вращаемого изделия, отличающийся тем, что, с целью расширения технологических возможностей обработки и повышения производительности и чистоты поверхности, трехкоординатное копирование переходных поверхностей ведут при задающем вращении изделия и следящих подачах фрезы в осевом и радиальном направлениях, получаемых раздельно, посредством плоского копира, воспроизводящего образующую тела вращения и объемного копира, отражающего только форму дополнительных тел вращения, вращаемого синхронно с изделием и управляющего осевым перемещением фрезы в соответствии с конфигурацией линии перехода сопрягаемых тел вращвния.

2. Способ по и. 1, отличающийся тем, что, с целью обеспечения полной обработки изделия при непрямолинейных образующих тел вращения, обработку участков поверхности, размещенных между поверхностями сопряжения, ведут реверсивным круговым фрезерованием, воспроизводя посредством плоского копира непрямолинейную образующую тела вращения и включая периодическую осевую подачу посредством объемного копира, отражающего форму указан ного участка.

312690 о ф (, 1 д х
