Способ разложения окиси углерода

Способ разложения окиси углерода

Иллюстрации

Показать все

Реферат

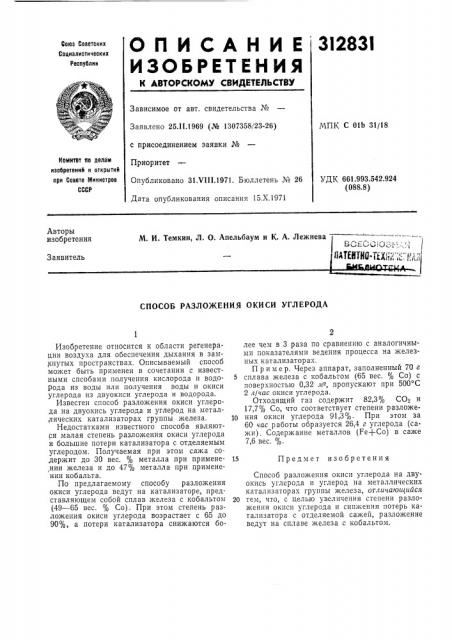

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

3l283l

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства №

Заявлено 25.11.1969 (№ 1307358/23-26) с присоединением заявки №

Приоритет

Опубликовано 31.Ч111.1971. Бюллетень № 26

Дата опубликования описания 15.Х.1971

МПК С 01b 31/18

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 661.993.542.924 (088.8) Авторы изобретения

М. И. Темкин, Л. О. Апельбаум и К. А. Лежнева тентна--,;;;:-;„.- ;;, Заявитель

СПОСОБ РАЗЛОЖЕНИЯ ОКИСИ УГЛЕРОДА

Изобретение относится к области регенерации воздуха для обеспечения дыхания в замкнутых пространствах. Описываемый способ может быть применен в сочетании с известными спсобами получения кислорода и водорода из воды или получения воды и окиси углерода из двуокиси углерода и водорода.

Известен способ разложения окиси углерода на двуокись углерода и углерод на металЛических катализаторах группы железа. 10

Недостатками известного способа являются малая степень разложения окиси углерода и большие потери катализатора с отделяемым углеродом. Получаемая при этом сажа содержит до 30 вес. % металла при примене- Is ,нии железа и до 47% металла при применении кобальта.

По предлагаемому способу разложения окиси углерода ведут на катализаторе, представляющем собой сплав железа с кобальтом 20 (49 — 65 вес. % Со). При этом степень разложения окиси углерода возрастает с 65 до

90%, а потери катализатора снижаются более чем в 3 раза по сравнению с аналогичными показателями ведения процесса на железных катализаторах.

Пример. Через аппарат, заполненный 70 г сплава железа с кобальтом (65 вес. % Со) с поверхностью 0,32 яз, пропускают при 500 С

2 л(час окиси углерода.

Отходящий газ содержит 82 3% СОа и

17,7 Со, что соответствует степени разложения окиси углерода 91 3 При этом за

60 час работы образуется 26,4 г углерода (сажи). Содержание металлов (Fe+Co) в саже

7,6 вес. %.

Предмет изобретения

Способ разложения окиси углерода на двуокись углерода и углерод на металлических катализаторах группы железа, отличающийся тем, что, с целью увеличения степени разложения окиси углерода и снижения потерь катализатора с отделяемой сажей, разложение ведут на сплаве железа с кобальтом.
