Реферат

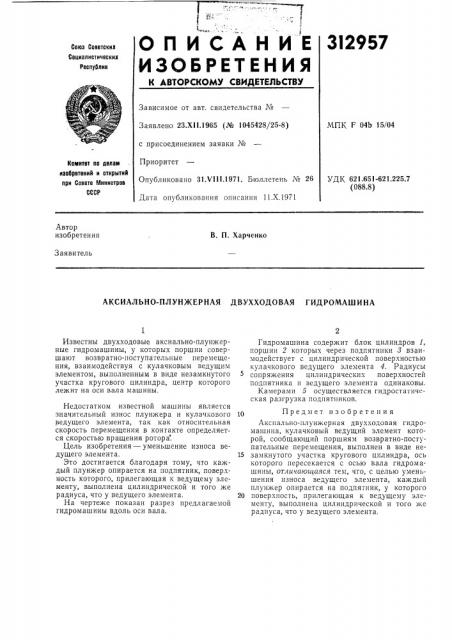

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

312957

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 23.XI I.1965 (№ 1045428/25-8) с присоединением заявки ¹

Приоритет

Опубликовано 31.И11.1971. Бюллетень J¹ 26

Дата опубликования описания 11.Х.1971

МПК F 04b 15/04

Комитет по делам изобретений и открытий при Сосете Министров

СССР

УДК 621.651-621.225.7 (088.8) Автор изобретения

В. П. Харченко

Заявитель

АКСИАЛЬНО-ПЛУН)КЕРНАЯ ДВУХХОДОВАЯ ГИДРОМАШ ИНА

Известны двухходовые аксиально-плунжерные гидромашины, у которых поршни совершают возвратно-поступательные перемещения, взаимодействуя с кулачковым ведущим элементом, выполненным в виде незамкнутого участка кругового цилиндра, центр которого лежит на оси вала машины.

Недостатком известной машины является значительный износ плунжера и кулачкового ведущего элемента, так как относительная скорость перемещения в контакте определяется скоростью вращения ротора .

Цель изобретения — уменьшение износа ведущего элемента, Это достигается благодаря тому, что каждый плунжер опирается на подпятник, поверхность которого, прилегающая к ведущему элементу, выполнена цилиндрической и того же радиуса, что у ведущего элемента.

На чертеже показан разрез предлагаемой гидромашины вдоль оси вала.

Гидромашина содержит блок цилиндров 1, поршни 2 которых через подпятники 3 взаимодействует с цилиндрической поверхностью кулачкового ведущего элемента 4. Радиусы сопряжения цилиндрических поверхностей подпятника и ведущего элемента одинаковы.

Камерами 5 осуществляется гидростатнческая разгрузка подпятников.

10 Предмет изобретения

Лкспальпо-плунжерная двухходовая гидромашина, кулачковый ведущий элемент которой, сообщающий поршням возвратно-поступательные перемещения, выполнен в виде не15 замкнутого участка кругового цилиндра, ось которого пересекается с осью вала гидромашины, отличающаяся тем, что, с целью уменьшения износа ведущего элемента, каждый плунжер опирается на подпятник, у которого

20 поверхность, прилегающая к ведущему элементу, выполнена цилиндрической и того же радиуса, что у ведущего элемента, Редактор Т. Киселева
