Упругая муфта
Иллюстрации
Реферат

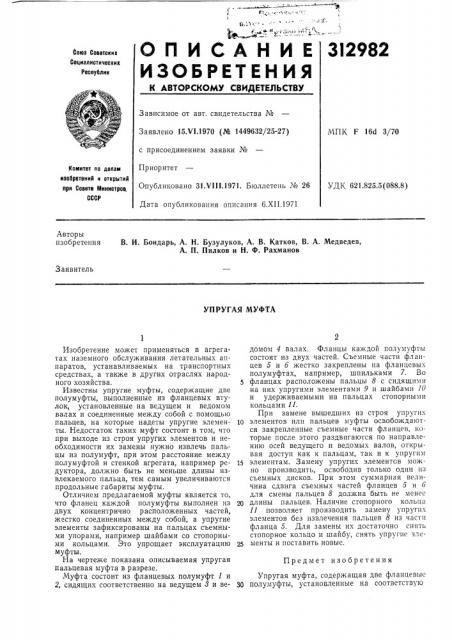

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
312982
Союа Со&етских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 15Х1.1970 (№ 1449632/25-27) с присоединением заявки №
Приоритет
Опубликовано 31.VIII.1971. Бюллетень ¹ 26
Дата опубликования описания 6.XII.1971
МП К F 16d 3/70
Комитет по долам иаооретоний и открытий ири Сосете Мииистрае, СССР
УДК 621.825.5(088.8) Авторы изобретения
В. И. Бондарь, А. Н. Бузулуков, А. В. Катков, В. А. Медведев, А. П. Пилков и Н. Ф. Рахманов
Заявитель
УПРУГАЯ МУФТА
Предмет изобретения
Изобретение может применяться в агрегатах наземного обслуживания летательных аппаратов, устанавливаемых на транспортных средствах, а также в других отраслях народного хозяйства.
Известны упругие муфты, содержащие две полумуфты, выполненные из фланцевых втулок, установленные на ведущем и ведомом валах и соединенные между собой с помощью пальцев, на которые надеты упругие элементы, Недостаток таких муфт состоит в том, что при выходе из строя упругих элементов и необходимости их замены нужно извлечь пальцы из полумуфт, при этом расстояние между полумуфтой и стенкой агрегата, например редуктора, должно быть не меньше длины извлекаемого пальца, тем самым увеличиваются продольные габариты муфты.
Отличием предлагаемой муфты является то, что фланец каждой полумуфты выполнен из двух концентрично расположенных частей, жестко соединенных между собой, а упругие элементы зафиксированы на пальцах съемными упорами, например шайбами со стопорными кольцами. Это упрощает эксплуатацию муфты.
На чертеже показана описываемая упругая пальцевая муфта в разрезе.
Муфта состоит из фланцевых полумуфт 1 и
2, сидящих соответственно на ведущем 8 и ведомом 4 валах. Фланцы каждой полумуфты состоят из двух частей. Съемные части фланцев 5 и б жестко закреплены на фланцевых полумуфтах, например, шпильками 7. Во фланцах расположены пальцы 8 с сидящими на них упругими элементами 9 и шайбами 10 и удерживаемыми на пальцах стопорными кольцами 11.
При замене вышедших из строя упругих
10 элементов или пальцев муфты освобождаются закрепленные съемные части фланцев, которые после этого раздвигаются по направлению осей ведущего и ведомых валов, открывая доступ как к пальцам, так и к упругим
1 элементам. Замену упругих элементов можно производить, освободив только один из сьемных дисков. При этом суммарная величина сдвига съемных частей фланцев 5 и б для смены пальцев 8 должна быть не менее
20 длины пальцев. Наличие стопорного кольца
11 позволяет производить замену упругих элементов без извлечения пальцев 8 из части фланца 5. Для замены их достаточно снять стопорное кольцо и шайбу, снять упругие эле25 менты и поставить новые.
Упругая муфта, содержащая две фланцевыс
30 полумуфты, установленные на соответствую
312982
Составитель И. Злотник
Техред Е, Борисова
Корректоры: Е. Н. Зимина и Т. А. Бабакина
1 сдактор Н. Михайлова
Заказ 3417/11 Изд. № 1433 Тираж 473 Подписное
LIÍÈ1!ÏÈ Комитета по делам изобретений и открытий при Совете Министров СCCP
Москва, К-35, Раушская наб., д. 4/5
Типография, пр. Сапунова, 2 щих валах и соединенные между собой с помощью пальцев, на которые надеты упругие элементы, отличающаяся тем, что, с целью упрощения эксплуатации, фланец каждой полумуфты выполнен из двух концентрично расположенных частей, жестко соединенных между собой, а упругие элементы зафиксированы на пальцах съемными упорами, например шайбами со стопорными кольцами.
