3I30I2

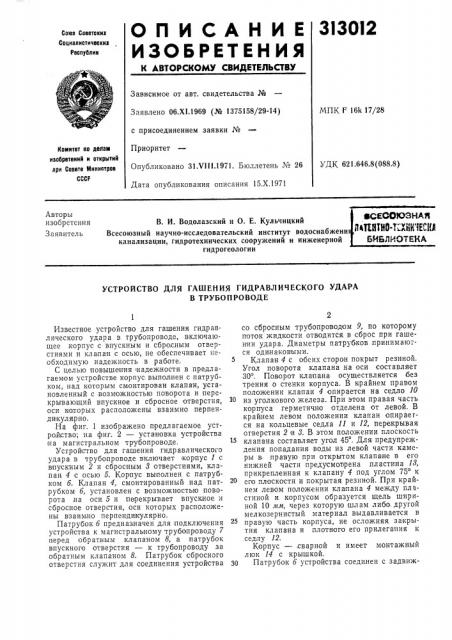

О П И СА Н И Е

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Соеетокик

Социалистичвокик

Республик

Зависимое от авт. свидетельства №

Заявлено 06.Х1.1969 (¹ 1375158/29-14) с присоединением заявки №

Приоритет

Опубликовано 31.Vill.1971. Бюллетень № 26

Дата опубликования описания 15.Х.1971

МПК F 16k 17/28

Конитвт оо делан изобретений и открытий лри Совете Министров

СССР

УДК 621.646.8(088.8) Авторы изобретения

Заявитель

В. И. Водолазский и О. Е. Кульчицкий

Всесоюзный научно-исследовательский институт водоснабжеии канализации, гидротехнических сооружений и инженерной гидрогеологи и

УСТРОЙСТВО ДЛЯ ГАШЕНИЯ ГИДРАВЛИЧЕСКОГО УДАРА

В ТРУБОПРОВОДЕ

Известное устройство для гашения гидравлического удара в трубопроводе, включающее корпус с впускным и сбросным отверстиями и клапан с осью, не обеспечивает необходимую надежность в работе.

С целью повышения надежности в предлагаемом устройстве корпус выполнен с патрубком, над которым смонтирован клапан, установленный с возыожностью поворота и перекрывающий впускное и сбросное отверстия, оси которых расположены взаимно перпендикуля:р но.

На фиг. 1 изображено предлагаемое устрой ство; на фиг. 2 — уста новка устройства на магистральном трубопроводе.

Устройство для гашения гидр авлического удара в трубопроводе включает корпус 1 с выпускным 2 и сбросным 3 отверстиями, клапан, 4 с осью 5. Корпус выполнен с патрубком б. Клапан 4, смонтированный над патрубком б, установлен с возможностью поворота,на оси б и перекрывает впускное. и сбросное отверстия, оси которых расположены взаимно перпендикулярно.

Патрубок б предназначен для подключения устройcTiBB к магистральному трубопроводу 7 перед обратным клапаном 8, а патрубок впускного отверстия — к трубопроводу за обратным клапаном 8. Патрубок,сбросного отверстия служит для соединения устройства

2 со сбросным трубопроводом 9, по которому поток жидкости отводится. в сброс при гашении удара. Диаметры патрубков принимаются одинаковыми.

Клапан 4 с обеих сторон покрыт резиной.

Угол поворота .клапана .на оси составляет

30 . Поворот клапана осуществляется без трения о стенки корпуса. В крайнем правом положении клапан 4 опирается на седло 10

10 из уголкового железа. При этом .правая часть корпуса герметично .отделена от левой. В крайнем левом положении клапан опираегся на кольцевые седла 11 и 12, перекрывая отверстия 2 и 3. В этом положении плоскость клапана составляет угол 45 . Для предупреждения попадания воды из левой части камеры в правую при открытом клапане в его нижней части предусмотрена пластина 13, прикрепленная к клапану 4 под углом 75 к его плоскости и покрытая резиной. При крайнем левом положении клапана 4 между пластиной и. корпусом образуется щель шириной 10 мм, через которую шлам либо, другой мелкозернистый материал выдавливается в правую часть корпуса, не осложняя закрытия клапана и плотного его прилегания к седлу 12.

Корпус —,сварной и имеет монтажный люк 14 с крышкой.

30 Патрубок б устройства соединен с задвиж3 кой. 15, а патрубок впускного отверстия 2 трубой 1б и задвижкой 17 подключается к магистральному трубопроводу за обратным клапаном 8. Диаметр сбросной трубы 9 доли(ен 6bITb oo IbkUe диаметра уменьшения гидр авлических сопротивлений.

После установки производится включение устройства в работу. Для этого при работающей насосной станции сначала открывается задвижка 15. При этом клапан 4 усилием от рабочего давления прижимается к седлам

I1 и 12 и герметично перекрывает отверстия

2 и 8, Затем открывается задвижка 17, и вода по трубе 1б поступает к клапану. Давления на клапан 4 с двух сторон в пределах площади круга седла 11 уравновешиваются, а усилие на клапан в пределах площади круга седла 12 будет удерживать его на седле, так как со стороны сбросной трубы 9 давление на клапан равно атмосферному. В таком

- полнении -устройство готово к действию.

П ф;фнез пно м выключении .насосной стан.. ции.давление в магистральном трубопроводе пониж аетсЫ и о р атный клапан 8 з акрыв ается. В дальнейшем давление в трубопроводе до" обратного клапа|на продолжает снижаться до нуля или до образования вакуума в течение определенного промежутка времени, зависящего от инерции насосно-силового агрегата, а в трубопроводе, за обратным клапаном, после падения оно начинает подниматься. При определенном соотвошении давления PI и Р, соответственно, в водоводе до

313012 обратного клапана и за ним, клапан 4 перемещается в крайнее правое положение за счет разности моментов сил от указанных давлений. При этом вода из корпуса выжимается клапаном 4 в трубопровод до обратного клапана 8, открывается сбросное отверстие 8. Сбросом части расхода воды из магистрального трубопровода и достигается гашение гидравлического удара.

Для прекращения сброса воды из трубопровода необходимо вручную или с помощью привода закрыть задвижку 17, после чего клапан 4 под собственным весом садится на седл а 11 и 12.

Повторное включение устройства в рабогу производится после пуска насосной станции.

При этом для включения гасителя в работу достаточно только открыть задвижку 17, так как задвижка 15 под гасителем должна быть открыта постоянно.

Предмет изобретения

Устройство для гашения гидравлического удара в трубопроводе, включающее корпус с впускным и сбросным отверстиями, клапан с осью, отличаошееся тем, что, с целью повышения надежности, его корпус выполнен с патрубком, над которым монтирован клапан, 30 установленный с возможностью поворота и перекрывающий впускное и сбросное отверстия, оси которых расположены взаимно перпенди1(улярно.
