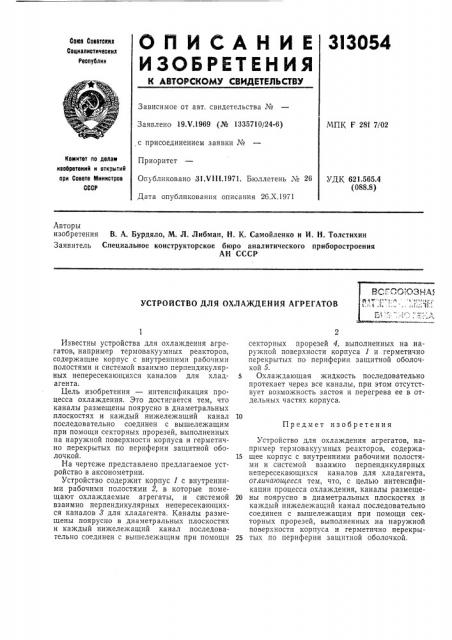

УСТРОЙСТВО ДЛЯ ОХЛАЖДЕНИЯ АГРЕГАТОВ

Предмет изобретения

Известны устройства для охлаждения агрегатов, например термовакуумных реакторов, содержащие корпус с внутренними рабочими полостями и системой взаимно перпендикулярных непересекающихся каналов для хладагента.

Цель изобретения — интенсификация процесса охлаждения. Это достигается тем, что каналы размещены поярусно в диаметральных плоскостях и каждый нижележащий канал последовательно соединен с вышележащим при помощи секторных прорезей, выполненных на наружной поверхности корпуса и герметично перекрытых по периферии защитной оболочкой.

На чертеже представлено предлагаемое устройство в аксонометрии.

Устройство содержит корпус 1 с внутренними рабочими полостями 2, в которые помещают охлаждаемые агрегаты, и системой взаимно перпендикулярных непересекающихся каналов 3 для хладагента. Каналы размещены поярусно в диаметральных плоскостях и каждый нижележащий канал последовательно соединен с вышележащим при помощи секторных прорезей 4, выполненных на наружной поверхности корпуса 1 и герметично перекрытых по периферии защитной оболочкой 5.

5 Охлаждающая жидкость последовательно протекает через все каналы, при этом отсутствует возможность застоя и перегрева ее в отдельных частях корпуса.

Устройство для охлаждения агрегатов, например термовакуумных реакторов, содержа15 щее корпус с внутренними рабочими полостями и системой взаимно перпендикулярных непересекающихся каналов для хладагента, отличающееся тем, что, с целью интенсификации процесса охлаждения, каналы размеще20 ны поярусно в диаметральных плоскостях и каждый нижележащий канал последовательно соединен с вышележащим при помощи секторных прорезей, выполненных на наружной поверхности корпуса и герметично перекры25 тых по периферии защитной оболочкой.
