Радиотехнический элемент
Патент 313224
Классы МПК
- H01C7 - Нерегулируемые резисторы, имеющие один или несколько слоев или покрытий; нерегулируемые резисторы из порошкообразного токопроводящего или порошкообразного полупроводникового материала с диэлектриком или без него (состоящие из свободного, т.е.незакрепленного, порошкообразного или зернистого материала H01C 8/00; резисторы с потенциальным или поверхностным барьером, например резисторы с полевым эффектом H01L 29/00; полупроводниковые приборы, чувствительные к электромагнитному или корпускулярному излучению, например фоторезисторы H01L 31/00; приборы, в которых используется сверхпроводимость H01L 39/00; приборы, в которых используется гальваномагнитный или подобные магнитные эффекты, например резисторы, управляемые магнитным полем H01L 43/00; приборы на твердом теле для выпрямления, усиления, генерирования или переключения без потенциального или
- H01G4/40 - конструктивные сочетания конденсаторов постоянной емкости с другими электрическими элементами, не отнесенными к данному подклассу, в которых основой конструкции является конденсатор, например RC-цепи (тонкопленочные или толстопленочные схемы H01L 27/00, RC-фильтры H03H)
Радиотехнический элемент
Иллюстрации
Реферат

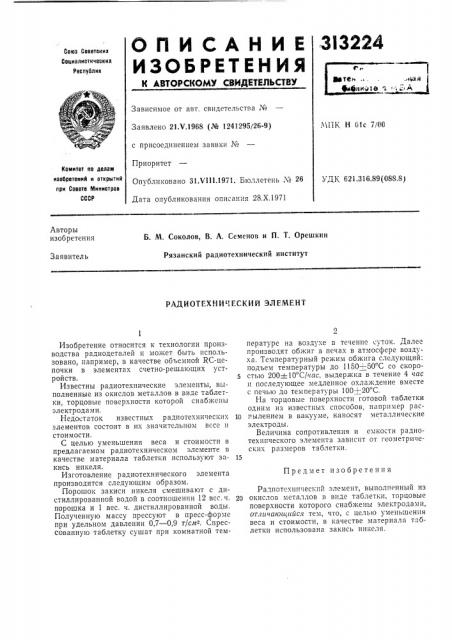

О П И С А Н И Е 3I3224
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
Союз Советских
Социалистических
Республик
Зависимое от авт. свидетельства №
Заявлено 2I.V.1968 (№ 1241295/26-9) с присоединением заявки ¹
Приоритет
Опубликовано 31.т/111.1971. Бюллетень № 26
Дата опубликования описания 28.Х.1971
МПЕ, Н 01с 7/00
Комитет по делам изобретеиий и открытий при Совете Министров
СССР
;>тДК 621.316.89(088,8) Авторы изобретения
Б. М. Соколов, В. А. Семенов и П. T. Орешкин
Рязанский радиотехнический институт
Заявитель
РАДИОТЕХНИК ЕСКИ Й ЭЛЕМЕНТ
Предмет изобретения
Изобретение относится к технологии производства радиодеталей и вто>кет быть использовано, например, в качестве объемной RC-цепочки в элементах счетно-решающих устройств.
Известны радиотехнические элементы, выполненные из окислов металлов в виде таблетки, торцовые поверхности которой снабжены электродами.
Недостаток известных радиотехнических элементов состоит в их значительном весе и стоимости.
С целью уменьшения веса и стоимости в предлагаемом радиотехническом элементе в качестве материала таблетки используют закись никеля.
Изготовление радиотехнического элемента производится следующим образом.
Порошок закиси никеля смешивают с дистиллированной водой в соотношении 12 вес. ч. порошка и 1 вес. ч. дистиллированной воды.
Полученную массу прессуют в пресс-форме при удельном давлении 0,7 — 0,9 т/сиз. Спрессованную таблетку сушат при комнатной температуре на воздухе в течение суток. Далее производят обжиг в печах в атмосфере воздуха. Температурный режим обжига следующий: подъем температуры до 1150 —,50 С со скоростью 200 -10 C/«àñ, выдержка в течение 4 «ас и последующее медленное охлаждение вместе с печью до температуры 100+20 С.
На торцовые поверхности готовой таблетки одним из известных способов, например рас10 пылением в вакууме, наносят металлические электроды.
Величина сопротивления и емко ти радиотехнического элемента зависит от геометрических размеров таблетки.
Радиотехнический элемент, выполненный из
20 окислов металлов в виде таблетки, торцовые поверхности которого снабжены электродами, отли«аюи ийся тем, что, с целью уменьшения веса и стоимости, в качестве материала таблетки использована закись никеля.
