Реферат

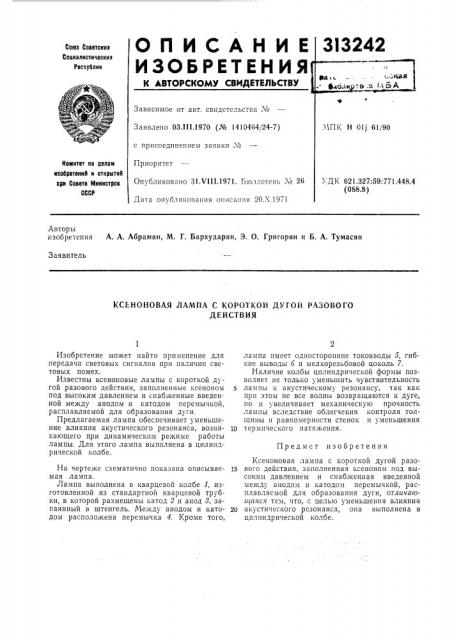

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 03,111,1970 (№ 1410464/24-7) с присоединением заявки ¹

Приоритет

Опубликовано 31 VIII.1971. Бюллетень ¹ 26

Комитет оо делам изобретеиий и открытий ор» Совете Мииистров

СССР

Дата опубликования описания 20.X.1971

Авторы изобретения А. А. Абрамян, М. Г. Бархударян, Э. О. Григорян и Б. А. Тумасян

Заявитель

КСЕНОНОВАЯ ЛАМПА C КОРОТКОЙ ДУГОЙ РАЗОВОГО

ДЕЙСТВИЯ

Предмет изобретения

Изобретение может найти применение для передачи световых сигналов при наличии световых помех.

Известны ксеноновые лампы с короткой дугой разового действия, заполненные ксеноном под высоким давлением и снабженные введенной между анодом и катодом перемычкой, расплавляемой для образования дуги.

Предлагаемая лампа обеспечивает уменьшение влияния акустического резонанса, возникающего при динамическом режиме работы лампы. Для этого лампа выполнена в цилиндрической колбе.

На чертеже схематично показана описываемая лампа.

Лампа выполнена в кварцевой колбе 1, изготовленной из стандартной кварцевой трубки, в которой размещены катод 2 и анод 8, запаянный в штенгель. Между анодом и катодом расположена перемычка 4. Кроме того, лампа имеет односторонние токовводы 5, гибкие выводы 6 и мелкорезьбовой цоколь 7.

Наличие колбы цилиндрической формы позволяет не только уменьшить чувствительность лампы к акустическому резонансу, так как при этом не все волны возвращаются к дуге, но и увеличивает механическую прочность лампы вследствие облегчения контроля толщины и равномерности стенок и уменьшения

10 термического натяжения.

Ксеноновая лампа с короткой дугой разо1S вого действия, заполненная ксеноном под высоким давлением и снабженная введенной между анодом и катодом перемычкой, расплавляемой для образования дуги, отличаюи1аяся тем, что, с целью уменьшения влияния

20 акустического резонанса, она выполнена в цилиндрической колбе.

313242

/ с

Составитель М. Лойш

Техред Е. Борисова Корректор О. С. Зайцева

Редактор А. Ю. Пейсоченко

Типография, пр. Сапунова, 2

Заказ 2933/ 13 Изд. ¹ !174 Тираж 473 Подписное

ЦРИ11ПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, К-35, Раушская наб., д. 4!5
