Реферат

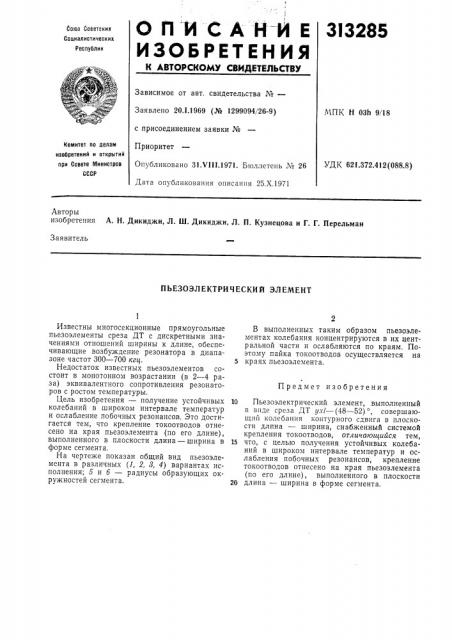

О П И C A Й Й Е 3I3285

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹â€”

Заявлено 20.1.1969 (№ 1299094/26-9) с присоединением заявки №

Приоритет

Опубликовано 31.VIII.1971, Бюллетень ¹ 26

Дата опубликования описания 25.Х.1971

МПК Н 03h 9/18

Комитет по делам изобретений и открытий при Совете Министров

CCt P

УДК 621.372.412(088.8) Авторы изобретения А. Н. Дикиджи, Л. Ш. Дикиджи, Л. П. Кузнецова и Г. Г. Перельман

Заявитель

ПЪЕЗОЭЛ ЕКТРИ Ч ЕСКИ Й ЭЛ ЕМЕНТ

Предмет изобретения

Известны многосекционные прямоугольные пьезоэлементы среза ДТ с дискретными значениями отношений ширины к длине, обеспечивающие возбуждение резонатора в диапазоне частот 300 — 700 кги.

Недостаток известных пьезоэлементов состоит в монотонном возрастании (в 2 — 4 раза) эквивалентного сопротивления резонаторов с ростом температуры.

Цель изобретения — получение устойчивых колебаний в широком интервале температур и ослабление побочных резонансов. Это достигается тем, что крепление токоотводов отнесено на края пьезоэлемента (по его длине), выполненного в плоскости длина — ширина в форме сегмента.

На чертеже показан общий вид пьезоэлемента в различных (1, 2, 8, 4) вариантах исполнения; б и 6 — радиусы образующих окружностей сегмента.

В выполненных таким образом пьезоэлементах колебания концентрируются в их центральной части и ослабляются по краям. Поэтому пайка токоотводов осуществляется на

5 краях пьезоэлемента.

10 Пьезоэлектрический элемент, выполненный в виде среза ДТ ут! — (48 — 52), совершающий колебания контурного сдвига в плоскости длина — ширина, снабженный системой крепления токоотводов, отличающийся тем, 15 что, с целью получения устойчивых колебаний в широком интервале температур и ослабления побочных резонансов, крепление токоотводов отнесено на края пьезоэлемента (по его длине), выполненного в плоскости

20 длина — ширина в форме сегмента.

31328о

Составителкь А. Мермаи

Редактор И. A. Орлова Техред А. А. Камышиикова Корректор Е. В. Исакова

Заказ 2942)4 Изд, № 1209 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Я-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2
