Реферат

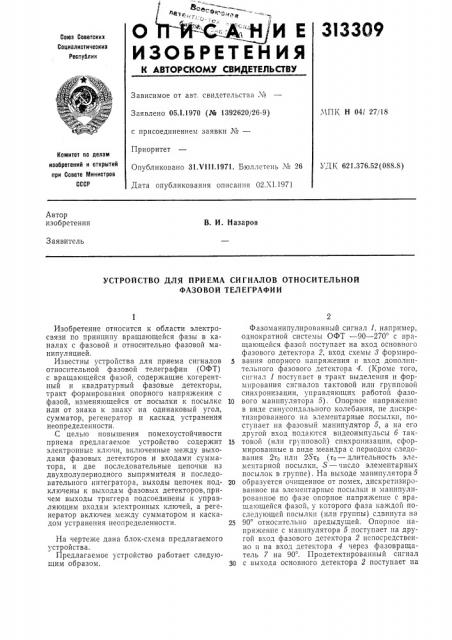

О .А НИ Е

ИЗОБРЕТЕН ИЯ

3133О9

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹

Заявлено 05Л.1970 (№ 1392620/26-9) .ЧПК Н 04l 27118 с присоединением заявки №вЂ”

Приоритет

Опубликовано 31.VIII.1971. Бюллетень ¹ 26

Дата опубликования описания 02.XI.1971

Комитет по делам иаобретеиий и открытий при Совете Министров

СССР

Ъ Д11 621.376.52(088.8) Автор изобретения

В. И. Назаров

Заявитель

УСТРОЙСТВО ДЛЯ ПРИЕМА СИГНАЛОВ ОТНОСИТЕЛЪНОЙ

ФАЗОВОЙ ТЕЛЕГРАФИИ

Изобретение относится к области электросвязи по принципу вращающейся фазы в каналах с фазовой и относительно фазовой манипуляцией.

Известны устройства для приема сигналов 5 относительной фазовой телеграфии (ОФТ) с вращающейся фазой, содержащие когерентный и квадратурный фазовые детекторы, тракт формирования опорного напряжения с фазой, изменяющейся от посылки к посылке 10 или от знака к знаку на одинаковый угол, сумматор, регенератор и каскад устранения неопределенности.

С целью повышения помехоустойчивости приема предлагаемое устройство содержит 15 электронные ключи, включенные между выходами фазовых детекторов и входами сумматора, и две последовательные цепочки из двухполупериодного выпрямителя и последовательного интегратора, выходы цепочек под- 20 ключены к выходам фазовых детекторов, причем выходы триггера подсоединены к управляющим входам электронных ключей, а регенератор включен между сумматором и каскадом устранения неопределенности. 25

На чертеже дана блок-схема предлагаемого устройства.

Предлагаемое устройство работает следующим образом. 30

Фазоманипулированный сигнал 1, например, однократной системы ОФТ вЂ” 90 — 270 с вращающейся фазой поступает на вход основного фазового детектора 2, вход схемы 8 формирования опорного напряжения и вход дополнительного фазового детектора 4. (1 рохте того, сигнал 1 поступает в тракт выделения и формирования сигналов тактовой или групповой синхронизации, управляющих работой фазового манипулятора 5). Опорное напряжение в виде синусоидального колебания, пе дпскретизированного на элементарные посылки, поступает на фазовый манипулятор 5, а на его другой вход подаются видеоимпульсы б тактовой (илп групповой) синхронизации, сформированные в виде меандра с периодом следования 2tp илн 2STp (Tp — длительность элементарной посылки, S — число элементарных посылок в группе). На выходе манипулятора 5 образуется очищенное от помех, дискретизированное на элементарные посылки и мапипулпрованное по фазе опорное напряжение с вращающейся фазой, у которого фаза каждой последующей посылки (или группы) сдвинута на

90 относительно предыдущей. Опорное напряжение с манипулятора 5 поступает на другой вход фазового детектора 2 непосредственно н на вход детектора 4 через фазовращатель 7 на 90 . Продетектированный сигнал с выхода основного детектора 2 поступает на

313309

50 вход электронного кл1оча 8 и через него — на вход алгебраического сумматора 9, а на другой вход последнего через ключ 10 продетектированный сигнал поступает с дополнительного фазового детектора 4. С выхода сумматора 9 сигнал поступает на регенератор 11 и затем на каскад 12 устранения неопределенности, на выходе которого образуется принятый сигнал, аналогичный переданному.

Крох1е того, с выхода детектора 2 продетектированный сигнал подается на двухполупериодный выпрямитель 18, с выхода которого сигнал поступает на интегратор 14. Аналогично с выхода детектора 4 сигнал поступает на выпрямитель 15 и интегратор 1б. Постоянная времени интегрирования сигналов выбирается (в зависимости от параметров капала связи) равной нескольким (Л1) элементарным посылКЯМ И IH ГPÚ IIIIBÌ (тпнтегр.= ТО IIЛИ ASTp).

B результате этого сигналы на выходах интеграторов 14 и 16 представляют собой постоянные напряхкения, уровень которых различен: больший уровень имеет один из сигналов, например тот, который сформирован из продетектированного сигнала основного детектора. Этот сип1ал перебрасывает триггер Шмидта 17 в такое положение, при котором ключ 8 открыт управляющим потенциалом триггера 17, а ключ 10 — закрыт, Ключ 8 пропускает продетектированный сигнал основного детектора 2 на вход сумчатора 9 (схемы

«ИЛИ»), а ключ 10 запрещает поступление сип1ала дополнительного детектора 4 на сучматор 9, в результате чего помехоустойчивость приема сигнала с вращающейся фазой определяется только одним основным детектором 2 и связанными с его работой элементами схемы, которая точно соответствует приему сигналов классической системы ОФТ вЂ” 0—

180 способом сравнения полярностей.

Если в процессе работы под воздействием помех произойдет скачок фазы опорно 0 напряжения с вращающейся фазой на 90 или

270, то в дальнейшем его фаза вращается гаким образом, что опорное напряжение всегда коллинеарно сигналу, поступающему на детектор 4, являющейся основны.1, а детектор 2, па котором опорное напряжение находится в квадратуре с принимаемым сигналом, превратится в дополнительный, и из продетектированного сигнала образуется управляющее напряжение, уровень которого превысит ровень сип1ала и перебросит триггер 17 в другое положение. Кл10ч 8 закроется, ключ 10 откроется и пропусгпт на вход сумматора только сигнал детектора 4.

Предлагаемое устройство при необходимом усложнении применимо как для приема одноIlp3THbIx, так и многокртlтных систем с вращающейся фазой.

Устройство выполнено в виде макета и испытано в лабораторных условиях. При воздействии гладких помех помехоустойчивость предлагаемого устройства повышается на 1—

1,3 дб и практически не отличаегся от помсXOyCT0É IHB0CTH l1pHe1I2 CIII HHJ10B ОФТ вЂ” 0—

180 способом сравнения полярностей.

Кроме того, предлагаемое устройство эффективно только при приеме сигнa, IQB ОФТ с вращающейся фазой, то есть сигналов, манипуляцно-1ный код которых имеет избыто Iные фазовые позиции, а фаза посылок содер>кит помимо информационной составляющей еще и регулярную составляющую, несущую сведения о границах между кодовыми комбинациями или элемептарным11 посылками. Для приема сигналов классических сист м ОФТ—

0 †1, ОФТ вЂ” 0 — 90 — 180 в 270 и т. д. предлагаемое устройство неприменимо.

Предмет изобретения

Устройство для присча сигналов относительной фазовой тслеграфии методом вращающейся фазы, содержащее когерентный и квадратурный фазовые детекторы, тракт форчирования опорного напряжения с фазой, изменяюще11ся DT посылки к пось1лке или ог знака к знаку на Одинаковый уl ол, cуммаTOp, р генератор и каскад устранения неопределенности, отличатш1сссл тем, ITo, c целью повышения помехоустойчивости приема, 0110 содержит электронные ключи, вк:поченные мехкду выходами фазовых детекторов и входами сумматора, и две последовательные цспо:1ки из двухполупериодног0 выпрямителя и по:ледовательного интегратора, выходы цепо 1ск подключены к выходач фазовых детекторов, причем выходы триггера подсоединены к управляющим входам электронных ключей, а регенератор включен между сумматором и каскадом устранения неопределенности.

313309 ф !

1

Юылпд
