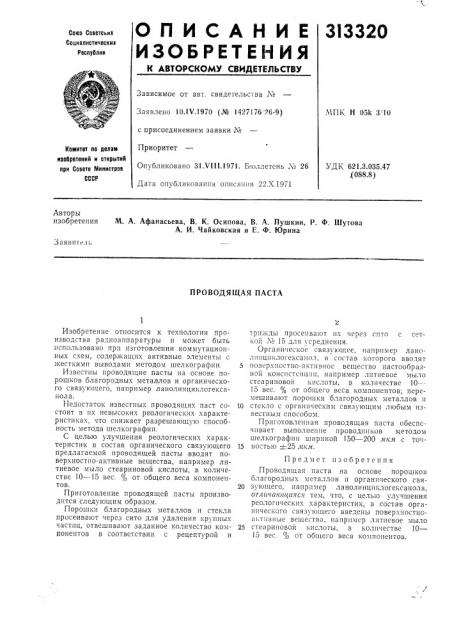

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

3I3 320

Союз Советских

С044иел44стических

Республии

Зависимое от авт. свидетельства ¹

Заявлено 10.IV.1970 (№ 1427176 26-9) МПК Н 05k 3/10 с присоединением заявки ¹

Приоритет

Опубликовано 31.VIII.1971. Бюллетень ¹ 26

Дата опубликования описания 22.Х.1971

Комитет по делам изобретеиий и OT44pblTNA при Совете Мимистрое

СССР

УДК 621.3.035.47 ,(088.8) Авторы изобретения

М. А. Афанасьева, В. К. Осипова, В. А. Пушкин, Р. Ф. Шутова

А. И. Чайковская и E. Ф. Юрина

Заявитель

ПРОВОДЯЩАЯ ПАСТА

Изобретение относится к технологии производства радиоаппаратуры и может быть использовано прн изготовлении коммутационных схем, содержащих активные элементы с жесткими выводами методом шелкографии. 5

Известны проводящие пасты на основе порошков благородных металлов и органического связу4огцего, например ланолинциклогексанола.

Недостаток известных проводящих паст со- 10 стоит в их невысоких реологических характеристиках, что снижает разрешающую способность метода шелкографии.

С целью улучшения реологических характеристик в состав органического связующего 15 предлагаемой проводящей пасты вводят поверхностно-активные вещества, например литиевое мыло стеариновой кислоты, в количестве 10 — 15 вес. % от общего веса компонентов. 20

Приготовление проводящей пасты производится следующим образом.

Порошки благородных металлов и стекла просеивают через сито для удаления крупных частиц, отвешивают заданное количество ком- 25 понентов в соответствии с рецептурой и трижды просеивают их через сито с сеткой ¹ 15 для усреднения.

Органическое связующее, например ланолннцнклогексанол, в состав которого вводят повеpxIIocTIlî-активное вещество пастообразной консистенции, например литиевое мыло стеариновой кислоты, в количестве 10 ——

15 вес. % от общего веса компонентов; перемешивают порошки благородных металлов и стекло с оргашгческим связу4ощим любым известным способом.

Приготовленная проводящая паста обеспсшвает выполнение проводников методом шелкографип шириной 150 — 200 44к44 с точностью +-25 якхи

Предмет изобретения

Проводящая паста на основе порошков благородных металлов и органического связующего, например ланолинциклогексанола, отличающаяся тем, что, с целью улучшения реологических характеристик, в состав органического связующего введены поверхностноактивные вещества, например литиевое мыло стеариновой кислоты, в количестве 10—

15 вес. % от общего веса компонентов.
