« ооиз р

" нестоек@

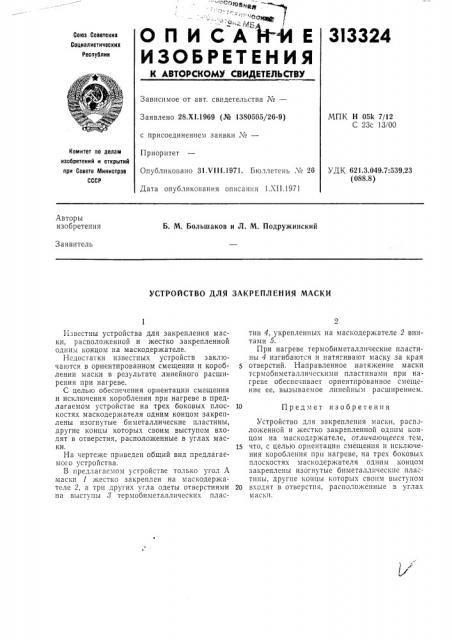

О П И С А Н-"И Е

ИЗОБРЕТЕН ИЯ

313324

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Зависимое от авт. свидетельства ¹â€”

МПК Н 05k 7/12

С 23с 13100

Заявлено 28.Х1.1969 (№ 1380505/26-9) с присоединением заявки №вЂ”

Комитет по делам изобретений и открытий при Совете Министров

СССР

Приоритет

Опубликовано 31,VI I l.1971. Бюллетень ¹ 26

Дата опубликования описания 1.Ы1.1971

УДК 621.3.049.7:539.23 (088.8) Авторы изобретения

Б. М. Большаков и Л. М. Подружинский

Заявитель

УСТРОЙСТВО ДЛЯ ЗАКРЕПЛЕНИЯ МАСКИ

11звестны устройства для закрепления маски, расположенной и жестко закрепленной одним концом на маскодержателе.

Недостатки известных устройств заключаются в ориентированном смещении и короблении маски в результате линейного расширения при нагреве.

С целью обеспечения ориентации смещения и исключения коробления при нагреве в предлагаемом устройстве на трех боковых плоскостях маскодержателя одним концом закреплены изогнутые биметаллические пластины, другие концы которых своим выступом входят в отверстия, расположенные в углах маски.

На чертеже приведен общий вид предлагаемого устройства.

В предлагаемом устройстве только угол А маски 1 жестко закреплен на маскодержателе 2, а трп других угла одеты отверстиями на выступы 8 термобимсталлических пластин 4, укрепленных на маскодержателе 2 винтами 5.

При нагреве термобиметаллпческие пластины 4 изгибаются и натягивают маску за края отверстий. Направленное натяжение маски термобиметаллическимп пластинами при нагреве обеспечивает ориентированное смещение ее, вызываемое линейным расширением.

10 Предмет изобретения

Устройство для закрепления маски, расположенной и жестко закрепленной одним концом на маскодержателе, отличаюи ееся тем, 15 что, с целью ориентации смещения и исключения коробления при нагреве, на трех боковых плоскостях маскодержателя одним концом закреплены изогнутые биметаллические пластины, другие концы которых свопм выступом

20 входят в отверстия, расположенные в углах маски.
