Способ получения высокоплотных частиц двуокиси урана

Способ получения высокоплотных частиц двуокиси урана

Иллюстрации

Показать все

Реферат

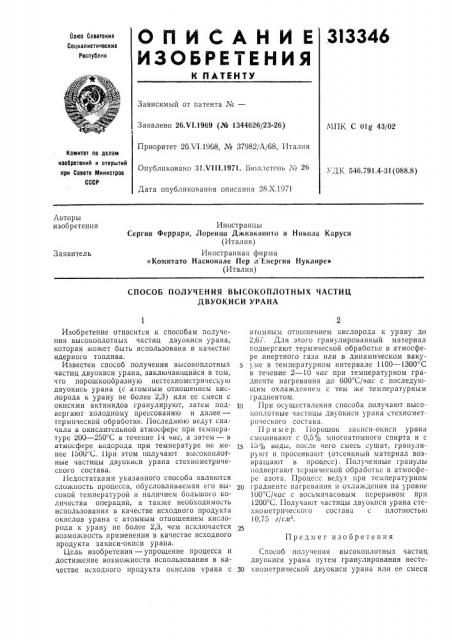

3I3 346

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К ПАТЕНТУ

Союз Советских

Социалистических

Республик

Зависимьш от патента ¹â€”

Заявлено 26.VI.1969 (№ 1344626/23-26)

Приоритет 26.VI.1968, № 37982/А/68, Италия

МПК С Olg 43/02

Комитет по делам изобретений и открытий при Совете Министров

СССР

Опубликовано 31.VIII.1971. Бюллетень ¹ 26

УДК 546.791.4-31(088.8) Дата опубликования описания 28.Х.1971

Авторы изобретения

Иностранцы

Сергио Феррари, Лоренцо Джиаквинто и Никола Каруси (Италия) Иностранная фирма

«Комитато Насионале Пер л Енергия Нуклире> (Италия) Заявитель

СПОСОБ ПОЛУЧЕНИЯ ВЫСОКОПЛОТНЫХ ЧАСТИЦ

ДВУОКИСИ УРАНА

Предмет изобретения

Изобретение относится к способам получения высокоплотных частиц двуокиси урана, которая может быть использована в качестве ядерного топлива.

Известен способ получения высоко плотных частиц двуокиси урана, заключающийся в том, что порошкообразную нестехиометрическу<о двуокись урана (c атомным отношением кислорода к урану не более 2,3) или ее смеси с окисями актинидов гранулируют, затем подвергают холодному прессованию и далее— термической обработке. Г1оследнюю ведут сначала в окислительной атмосфере при темнерату ре 200 †2 С в течение 14 час, а затем — в атмосфере водорода при температуре не менее 1500"C. 11ри этом получают высаконлотные частицы двуокиси урана стехиометрического состава.

Недостатками указанного способа являются сложность процесса, обусловливаемая его высокой температурой H наличием большого KQличества операций, а также необходимость использования в качестве исходного продукта окислов урана с атомным отношением кислорода к урану не более 2,3, чем исключается возможность применения в качестве исходного продукта закиси-окиси урана.

Цель изобретения — упрощение процесса и достижение возможности использования в качестве исходного продукта окислов урана с атомным отношением кислорода к урану до

2,67. Для этого гранулированный материал годвергают термической обработке в атмосфере инертного газа или в динамическом вакууме в температурном интервале 1100 — 1300 С в течение 2 — 10 «ас при температурном градиенте нагревания до 600"C/«àñ с последующим охлаждением с тем же температурным градиентом.

10 11ри осуществлении способа получают высокоплотные частицы двуокиси урана стехиометрпческого состава.

11 р и м е р. 11орошок закиси-окиси у.рана смешивают с 0,5% многоатомного спирта и с

)s 15% воды, после чего смесь сушат, гранулируют и просеивают (отсеянный материал возвращают в процесс) . Полученные гранулы подвергают термической обработке в атмосфере азота. Процесс ведут при температурном

2О градиенте нагревания и охлаждения на уровне

100 С/«ас с восьмичасовым перерывом при

1200 С. Получают частицы двуокиси урана стехиометрического состава с плотностью

10,75 г/см

Способ получения высокоплотных частиц двуокиси урана путем гранулирования нестеЗО хиометрической двуокиси урана или ее смеси
