Смазочно-охлаждающая жидкость для волочения

Смазочно-охлаждающая жидкость для волочения

Иллюстрации

Показать все

Реферат

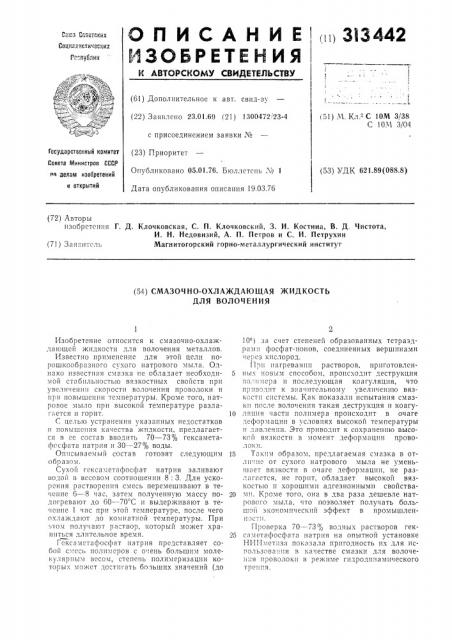

111) 3I3442

Сс)оз Советских

Со))иг,HcTHuecêíõ

РссиФлии

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву (22) Заявлено 23.01.69 (21) 1300472 23-4 с присоединением заявки № (51) М, Кл."- С 10М 3,/38

С 10М 3/04

1ОсУДвРствонный комитет (23) Приоритет

Совете Министров СССР оо делом нзооретений и открытий (53) УД К 621.89 (088,8) Опубликовано 05.01.76. Бюллетень № 1

Дата опубликования описания 19.03.76 (72) Авторы изобретения Г. Д. Клочковская, С. П. Клочковский, 3. И. Костина, В. Д. Чистота, И. Н. Недовизий, А. П. Петров и С. И. Петрухин

Магнитогорский горно-металлургический институт (71) Зая,")итсль (54) СМАЗОЧНО-ОХЛАЖДАЮЩАЯ ЖИДКОСТЬ

ДЛЯ ВОЛОЧЕНИЯ

Изобретение относится к смазочно-охлажда ющей жидкости для волочения металлов.

Известно применение для этой цели порошкообразного сухого натрового мыла. Однако известная смазка не обладает необхо IHмой стабильностью вязкостных свойств при увели )енин скорости волочения проволоки и

rip)1 повышении температуры. Кроме того, натровое мыло при высокой температуре разлаг ется и горит.

С целью устранения указанных недостатков и повь)шсния качества жидкости, предлагается в сс состав вводить 70 — 73% гексаметафгсфата натрия и 30 — 27% воды.

Огшсываемый состав готовят следующим образом.

Сухой гексаметафосфат натрия заливают водой в весовом соотношении 8: 3. Для ускорения растворения смесь перемешивают в течение 6--8 «ас, затем полученную массу по:1огревают до 60 — 70 С и выдерживают в течение 1 час при этой температуре, после чего охлаждают до комнатной температуры. При .=)ом получают раствор, который может храниться длительное время.

Гсксамстафосфат натрия представляет собой cìåñ). полимеров с очень большим молекуляр))ь)м весом, степень полимеризации которых мо)кст достигать бочьших значений (до

10 ) за счет степеней образованных тетраэдрами фосфат-ионов, соединенных вершинами через кислород.

При нагревании растворов, приготовлен5 ных ноьым способом, происходит деструкция по. имера и последующая коагуляция, что

ilpнводит к значительному увеличеншо вязкости системы. Как показали испытания смазки после волочения такая деструкция и коагу1р ляция части полимера происходит в очаге деформации в условиях высокой температуры н давлении. Это приводит к сохранению высокгй вязкости в момент деформации проволоки.

15 Таким образом. предлагаемая смазка в от;1)ii- .l)å от сухого натрового мыла не уменьшает вязкости в очаге деформации, не разлагается, не горит, обладает высокой вязкостью и хорошими адгезионными свойства2о ми. Кроме того, она в два раза дешевле натрового мыла, что позволяет получать большой экономический эффект в промышленНЭС", -1

Проверка 70 — 73", водных растворов гек25 саметафосфата натрия на опытной установке

НИИметиза показала пригодность пх для использования в качестве смазки для волочения проволоки в режиме п)дродинамического трения.

313442

Формула изобретения

Составитель М, Золотарева

Текред Е. Подурушина

Корректор M. Лейзерман

Редактор Т. Пилипенко

Заказ 422/2 Изд, Х 171 Тираж 629 Подписное

ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий

Москва, 7Ê-35, Раушская наб., д. 4, 5

Типография, пр. Сапунова, 2

Смазочно-охлаждаюшая жидкость для волочения металлов, о т л н ч а ю щ а я с я тем, :;о, с цель|о повышения качества жидкости, в ее состав введено 70 — 73",о гексаметафосфата натрия и 30 — 27, о воды.
