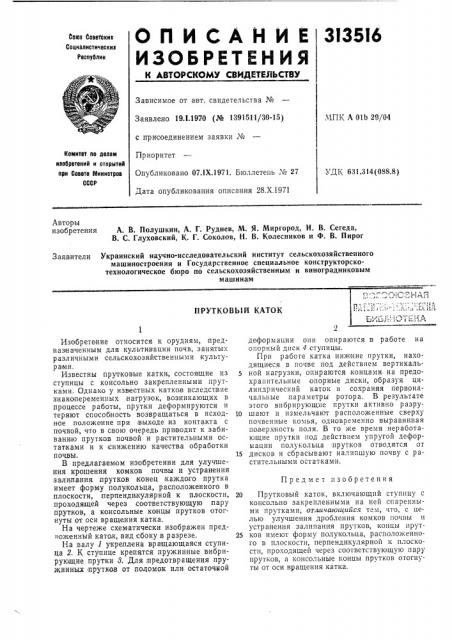

0 Il И С А Н И Е 3I35I6

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз ьоветских

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 19.1.1970 (¹ 1391511/30-15) с присоединением заявки ¹

Приоритет

Опубликовано 07.1Х.1971. Бюллетень ¹" 27

Дата опубликования описания 28.Х.1971

МПК А 01Ь 29/04

Комитет по делам изобретений и открытий при Совета Министров

СССР

УДК 631.314(088.8) Авторы изобретения

А. В. Полушкин, А. Г. Руднев, М. Я. Миргород, И. В. Сегеда, В. С. Глуховский, К. Г. Соколов, Н. В. Колесников и Ф. В. Пирог

Украинский научно-исследовательский институт сельскохозяйственного машиностроения и Государственное специальное конструкторскотехнологическое бюро по сельскохозяйственным и виноградниковым машинам

Заявители

ПРУТКОВЫЙ КАТОК

Пред м е т изобретения

Изобретение относится, к орудиям, предназ наченным для культивации почв, занятых различными сельскохозяйственными культурами.

Известны прутковые катки, состоящие из ступицы с консольно закрепленными прутками. Однако у известных катков вследствие знакопеременных нагрузок, возникающих в процессе работы, прутки деформируются и теряют способность возвращаться в исходное .положение при выходе из контакта с почвой, что в свою очередь приводит к забиванию прутков почвой и растительными остатками и к .снижению качества обработки почвы.

В предлагаемом изобретении для улучщения крошения комков почвы и устранения залипания прутков,конец каждого прутка имеет форму полукольца, расположенного в плоскости, |перпендикулярной к плоскости, проходящей через соответствующую пару прутков, а консольные концы прутков отогнуты от оси вращения катка.

На чертеже схематически изображен предкоженный каток, вид сбоку в разрезе.

Н.а .валу 1 укреплена вращающаяся ступиuа 2. К ступице крепятся пружинные вибрирующие прутки 8. Для, предотвращения пружинных прутков от поломок или остаточыой деформации они опираются в работе на опорный диск 4 ступицы.

При работе катка ниж|ние прутки, находящиеся в почве под действием вертикальной нагрузки, опираются, концами на предохранительные опорные диски, образуя цилиндрический каток и сохраняя первоначальные параметры ротора. В результате этого вибрирующие прутки активно разру10 шают и измельчают расположенные сверху почвенные комья, одновременно выравнивая поверхность поля. В то же время неработающие прутки под действием упругой деформации полукольца прутков отводятся от

15 дисков и сбрасывают налипшую почву с растительными остатками.

20 Прутковый каток, включающий ступицу с консольно закрепленными на ней спаренными прутками, отличающийся тем, чго, с целью улучшения дробления комков почвы и устранения залипания прутков, концы прут25 ков имеют форму полукольца, расположенного в плоскости, перпендикулярной к плоскости, проходящей через соответствующую пару прутков, а консольные концы прутков отогнуты от оси вращения катка.
