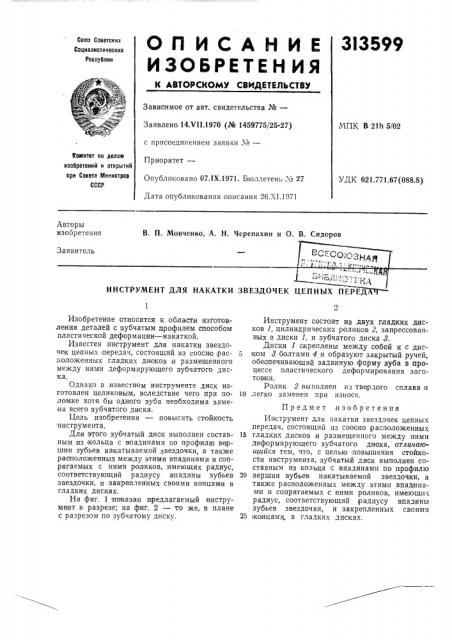

ОП ИСАНИЕ 3!3599

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Респтблик

Зависимое от авт. свидетельства №вЂ”

Заявлено 14.VII.1970 (K 1459775/25-27) с присоединением заявки ¹â€”

Приоритет—

Опубликовано 07.1Х.1971. Бюллетень ¹ 27

Дата опубликования описания 26.XI.1971

МПК В 2)}1 5/02 йомитет по делам изобретений и открытий при Совета Министров

СССР

УДК 621.771.67 (088.8) Авторы изобретения

В. П. Монченко, А. H. Черепахин и О. В. Сидоров

Заявитель

ИНСТРУМЕНТ ДЛЯ НАКАТКИ ЗВЕЗДОЧЕК ЦЕПНЬ

Изобретение относится к области изготовления деталей с зубчатым профилем способом пластической деформации — накаткой.

Известен инструмент для накатки звездочек цепных передач, состоящий из соосно расположенных гладких дисков и размещенного между ними деформирующего зубчатого диска.

Однако в известном инструменте диск изготовлен целиковым, вследствие чего при поломке хотя бы одного зуба необходима замена всего зубчатого диска.

Цель изобретения — повысить стойкость инструмента.

Для этого зубчатый диск выполнен составным из кольца с впадинами по:профилю ве ршин зубьев накатываемой звездочки, а также расположенных между этими впадинами и сопрягаемых с ними роликов, имеющих радиус, соответствующий радиусу .впадины зубьев звездочки, и закрепленных своими концами в гладких дисках.

На фиг. 1 показан п редлагаемый инструмент в разрезе; на фиг. 2 — то же, в плане с разрезом по зубчатому диску.

Инструмент состоит из двух гладких дисков 1, цилиндрических роликов 2, запрессованных в диски 1, и зубчатого диска 8.

Диски 1 скреплены между собой и с дис5 ком 8 болтами 4 и образуют закрытый ручей, обеапечивающий заданную форму зуба в процессе пластического деформирования заготовки.

Ролик 2 выполнен из твердого сплава и

10 легко заменен при износе.

Предмет изобретения

Инструмент для накатки звездочек цепных лередач, состоящий из соосно расположенных

15 гладких дисков и размещенного между ними деформирующего зубчатого диска, отличаюи}ийся тем, что, с целью ловышения стойкости инструмента, зубчатый диск выполнен составным из кольца с впадинами по профилю

20 вершин зубьев накатываемой звездочки, а также расположенных между этими впад|инами и сопрягаемых с ними роликов, имеющих радиус, соответствующий радиусу впадины зубьев звездочки, и закрепленных своими

25 концами. в гладких дисках.

313599

Риг 1

Составитсл И. Капнтонов

Техред 3. Н. Тараненко Корректор Л. Б. Бадылама

Редактор О. Юркова

Тип. Харьк. фил. пред. «Патент»,заказ 433 17 5 Изд. ¹ 1253 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий прп Совете Министров ССС

Москва, Ж-35, Раушская наб., д. 4/5
