Электролит для электрохимической обработки твердых сплавов
Патент 313639
Классы МПК
Электролит для электрохимической обработки твердых сплавов
Иллюстрации
Реферат
3I3639

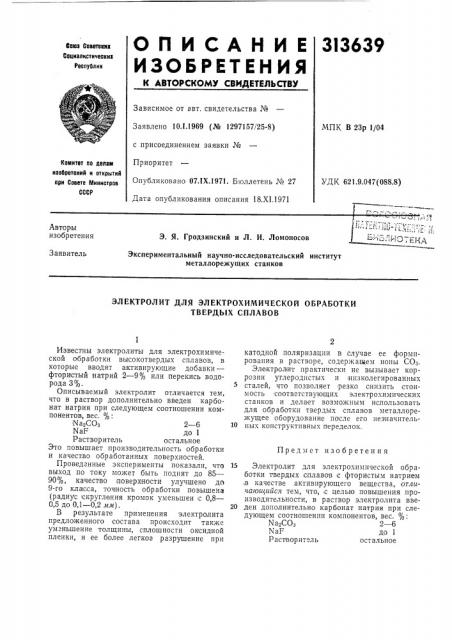

О П И СА Н И Е
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
emas Соеетвииа
Социалистичеокиа
Республик
Зависимое от авт. свидетельства №
Заявлено 10.I.1969 (№ 1297157/25-8) с присоединением заявки №
Приоритет
Опубликовано 07ЛХ.1971. Бюллетень № 27
Дата опубликования описания 18.XI.1971
МПК В 23р 1!04
Комитет по делан иаобретвиий и открытий при Совете Миииотров
СССР
УДК 621.9.047(088.8) Авторы изобретения
Э. Я. Гродзинский и Л. И. Ломоносов
Заявитель
Экспериментальный научно-исследовательский институт металлорежущих станков
ЭЛЕКТРОЛИТ ДЛЯ ЭЛЕКТРОХИМИЧЕСКОИ ОБРАБОТКИ
ТВЕРДЫХ СПЛАВОВ
Предмет изобретен ия
Известны электролиты для электрохимической обработки высокотвердых сплавов, в которые вводят активирующие добавки— фтористый натрий 2 — 9% или перекись водорода 3%.
Описываемый электролит отличается тем, что в раствор дополнительно введен карбонат натрия при следующем соотношении компонентов, вес. %:
Ха СОз 2 — 6
NaF до 1
Ра створитель остальное
Это повышает производительность обработки и качество обработанных поверхностей.
Проведенные эксперименты показали, что выход по току может быть поднят до 85—
90%, качество поверх ности улучшено до
9-го клаесса, точечность обработки повышена (радиус скругления кромок уменьшен с 0,8—
0,5 до 0,1 — 0,2 мм) .
В результате применения электролита предложенного состава происходит также уменьшение толщины, сплошности оксидной пленки, и ее более легкое разрушение при катодной .поляризации в случае ее формирования в растворе, содержащем ионы СОа.
Электролит практически не вызывает коррозии углеродистых и низколегированных сталей, что позволяет резко снизить стоимость соответствующих электрохимических станков и делает возможным использовать для обработки твердых сплавов металлорежущее оборудование после его незначитель10 ных конструктивных переделок.
15 Электролит для электрохимической обработки твердых сплавов с фтористым натрием ,в качестве активирующего вещества, отличающийся тем, что, с целью повышения производительности, в раствор электролита вве20 ден дополнительно карбонат натрия при следующем соотношении компонентов, вес. %:
Ха2СОз 2 — 6
NaF до 1
Раствор итель осталытое
