Способ золочения диэлектрика
Иллюстрации
Реферат

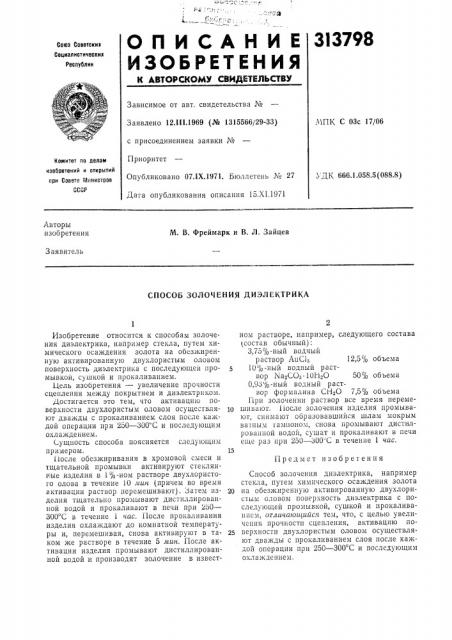

ОПИСАНИЕ
ИЗОБРЕТЕНИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
313798
Союз Советскив
Социалистическиа
Республик
Зависимое от авт. свидетельства №
Заявлено 12Л!!.1969 (№ 1315566/29-33) с присоединением заявки №
Приоритет
Опубликовано 07.1Х.1971. Бюллетень ¹ 27
Дата опубликования описания 15.Х1.1971
:ь1ПК С 03с 17/06
Комитет по делам изобретений и открытий при Совете Министров
СССР
УД1 666.1.058.5 (088.8) Лвторы изобретения
М. В. Фреймарк и В. Л. "àéöåâ
Заявитель
СПОСОБ ЗОЛОЧ ЕНИЯ ДИЗЛ ЕК1РИКА
Изобретение относится к способам золочения диэлектрика, например стекла, путем химического осаждения золота на обезжиренную активированную двухлористым оловом поверхность диэлектрика с последующеи промывкои, сушкой и прокаливанием.
Цель изобретения — увеличение прочности сцепления между покрытием и диэлектриком.
jJ,остигается это тем, что активацию поверхности двухлористым оловом осуществляloT дважды с прокаливанием слоя после каждой операции при 250 — 300"С и последующим охлаждением. (ущность способа поясняется следующим примером.
11осле обезжиривания в хромовой смеси и тщательной промывки активируют стеклянные изделия в 1 /o-ном растворе двухлористого олова в течение 10 лин (причем во время активации раствор перемешивают). Затем изделия тщательно промывают дистиллированной водой и прокаливают в печи при 250—
300 С в течение 1 час. После прокаливания изделия охлаждают до комнатной температуры и, перемешивая, снова активируют в таком же растворе в течение 5 мин. После активации изделия промывают дистиллированной водой и производят золочение в известном растворе, например, следующего состава ь состав обычный):
3,75% -ный водный раствор AuCl> 12,5 /о объема
5 10 "/о -ный водный раствор х а2СОз 101-40 50% объема
0,93%-ный водный раствор форъ1алина СНБО 7,5% объема
При золочении раствор все время переме10 шиваьот. 11осле золочения изделия промывают, снимают образовавшийся шлам мокрым ватным тампоном, снова промывают дистилрованной водой, сушат и прокаливают в печи еще раз при 250 — 300 C в течение 1 час.
Предмет изобретения
Способ золочения диэлектрика, например стекла, путем химического осаждения золота
20 на обезжиренную активированную двухлористым оловом поверхность диэлектрика с последующей промывкой, сушкой и прокаливанием, отлича ощийся тем, что, с целью увеличения прочности сцепления, активацию поверхности двухлористым оловом осуществляют дважды с прокаливанием слоя после каждой операции при 250 — 300 С и последующим охлаждечием.
