Эпоксидная композиция

Эпоксидная композиция

Иллюстрации

Показать все

Реферат

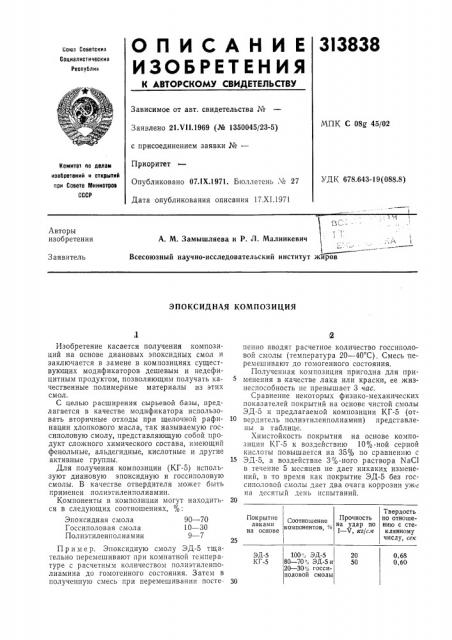

О П И С А Н И Е 3I3838

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВКДЕТЕЛЬСТВУ

Союз Соеетских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 21.VII.1969 (№ 1350045/23-5) с присоединением заявки №вЂ”

Приоритет

Опубликовано 07ЛХ.1971. Бюллетень ¹ 27

Дата опубликования описания 17.XI.1971

МПК С OSQ 45/02

Комитет оо делам изобретений и открытий при Совете 1т1иниотроа

СССР

УДК 678.643-19(088.8) (el с т

Авторы изобретения р д М лаиыюлиева и р. Л. Малиикевич

i

Всесоюзный научно-исследовательский институт жиров

Заявитель

ЭПОКСИДНАЯ КОМПОЗИЦИЯ!

Твердость по отношению с стеклянному числу, сек

Покрытие лаками на основе

Прочность на удар по

I — V, кг/ся

Соотношение компонентов, ое

100, ЭД-5

80 — 70"„ ЭД-5и

20 — 30оь; госсиполовой смолы

ЭД-5

КГ-5

0,68

0,60

Изобретение касается получения композиций на основе диановых эпоксидных смол и заключается в замене в композициях существующих модификаторов дешевым и недефицитным продуктом, позволяющим получать качественные полимерные материалы из этих смол.

С целью расширения сырьевой базы, предлагается в качестве модификатора использовать вторичные отходы при щелочной рафинации хлопкового масла, так называемую госсиполовую смолу, представляющую собой продукт сложного химического состава, имеющий фенольные, альдегидные, кислотные и другие активные группы, Для получения композиции (КГ-5) используют диановую эпоксидную и госсиполовую смолы. В качестве отвердителя может быть применен полиэтиленполиамин.

Компоненты в композиции могут находиться в следующих соотношениях, Эпоксидная смола 90 — 70

Госсиполовая смола 10 — 30

Полиэт,иленполиамин 9 — 7

Пример. Эпоксидную смолу ЭД-5 тщательно перемешивают при комнатной температуре с расчетным количеством полиэтиленполиамина до гомогенного состояния. Затем в полученную смесь при перемешивании постепенно вводят расчетное количество госсиполовой смолы (температура 20 — 40 С), Смесь перемешивают до гомогенного состояния.

Полученная композиция пригодна для применения в качестве лака или краски, ее жизнеспособность не превышает 3 час.

Сравнение некоторых физико-механических показателей покрытий на основе чистой смолы

ЭД-5 и предлагаемой композиции КГ-5 (от10 вердитель полиэтиленполиамин) представлены в таблице.

Химстойкость покрытия на основе композиции КГ-5 к воздействию 10%-ной серной кислоты повышается на 35% по сравнению с

15 ЭД-5, а воздействие 3%-ного раствора NaCI в течение 5 месяцев не дает никаких изменений, в то время как покрытие ЭД-5 без госсиполовой смолы дает два очага коррозии ужел на десятый день испытаний.

313838

Предмет изобретения

Составитель И. Елин

Техред Л. В. Куклина

Редактор О. Кузнецова

Корректор T. А. Миронова

Заказ 3157!15 Изд. № 1323 Тираж 473 Подписное

ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Ж-35, Раушская наб., д. 4/5

Типография, пр. Сапунова, 2

Эпоксидная композиция на основе диановых эпоксидных смол, модификатора и отвердителя, отличающаяся тем, что, с целью рас1цирения сырьевой базы, в качестве модификатора использована госсиполовая смола, являющая ся вторичным отходом при щелочной рафинации хлопкового масла.
