Способ предварительной подготовки поверхности диэлектриков

Способ предварительной подготовки поверхности диэлектриков

Иллюстрации

Показать все

Реферат

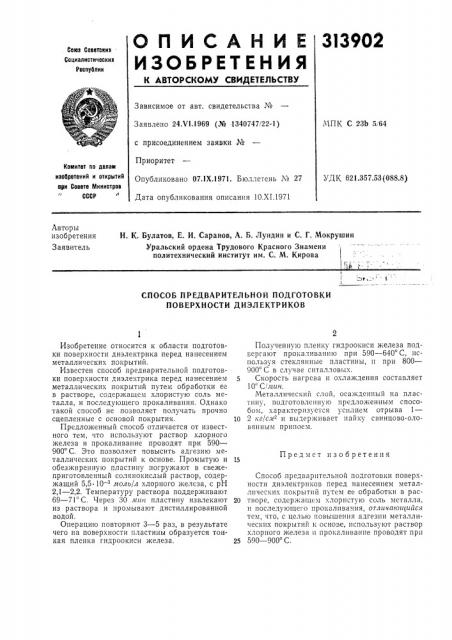

О П И С А Н И Е 313902

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

Зависимое от авт. свидетельства ¹

Заявлено 24Х1.1969 (№ 1340747!22-1) с присоединением заявки ¹

Приоритет

Опубликовано 07.1Х.1971. Бюллетень № 27

Дата опубликования описания 10.XI.1971

МПК С 23b 5, 64

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.357.53 (088.8) Авторы изобретения

Заявитель

Н. К. Булатов, Е. И. Саранов, А. Б. Лундин и С. Г. Мокрушин

Уральский ордена Трудового Красного Знамени политехнический институт им. С. М. Кирова и

СПОСОБ ПРЕДВАРИТЕЛЬНОЙ ПОДГОТОВКИ

ПОВЕРХНОСТИ ДИЭЛЕКТРИКОВ

Предмет изобретения

Изобретение относится к области подготовки поверхности диэлектрика перед нанесением металлических покрытий.

Известен способ предварительной подготовки поверхности диэлектрика перед нанесением металлических покрытий путем обработки ее в растворе, содержащем хлористую соль металла, и последующего прокаливания. Однако такой способ не позволяет получать прочно сцепленные с основой покрытия.

Предложенный способ отличается от известного тем, что используют раствор хлорного железа и прокаливание проводят при 590—

900 С. Это позволяет повысить адгезию металлических покрытий к основе. Промытую и обезжиренную пластину погружают в свежеприготовленный солянокислый раствор, содержащий 5,5 10 — лтоль/л хлорного железа, с рН

2,1 — 2,2. Температуру раствора поддерживают

69 — 71 С. Через 30 atur. пластину извлекают из раствора и промывают дистиллированной водой.

Операцию повторяют 3 — 5 раз, в результате чего на поверхности пластины образуется тонкая пленка гидроокиси железа.

Полученную пленку гидроокиси железа подвергают прокаливанию при 590 — 640 С, используя стеклянные пластины, и при 800—

900 С в случае спталловых.

Скорость нагрева и охлаждения составляет

10 С лшн.

Металлический слой, осажденный на пластину, подготовленную предложенным способом, характеризуется усилием отрыва 1—

10 2 кг/слР и выдерживает пайку свинцово-оловянным припоем.

Способ предварительной подготовки поверхности диэлектриков перед нанесением металлических покрытий путем ее обработки в рас20 творе, содержащем хлористую соль металла, и последующего прокалпBàния, отличающийся тем, что, с целью повышения адгезии металлических покрытий к основе, используют раствор хлорного железа и прокаливание проводят прп

25 590 — 900 С.
