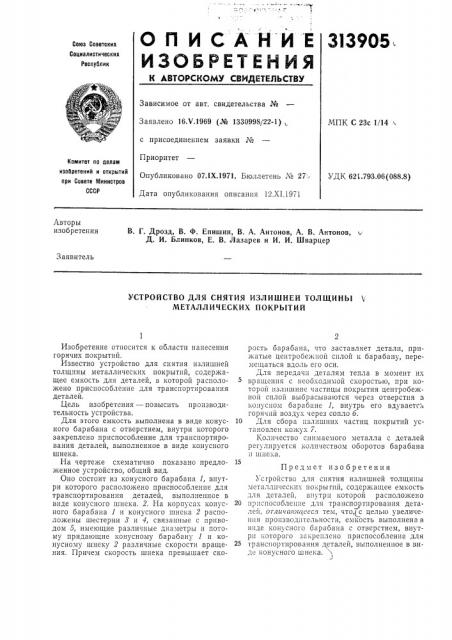

О П И С А Н И Е 313905

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВЙДЕТЕДЬСТВУ

Союз Соеетоких

Социалистических

Республик

Зависимое от авт. свидетельства №

Заявлено 16.Ъ .1969 (№ 1330998/22-1),, с присоединением заявки №

Приоритет

Опубликовано 07.1Х.1971. Бюллетень ¹ 27, Дата опубликования описания 12.Х1.1971

МПК С 23с 1/14

Комитет по делам изобретений и открытий при Совете Министров

СССР

УДК 621.793.06(088.8) Авторы изобретения

В. Г. Дрозд, В. Ф. Епишин, В. А. Антонов, А. В. Антонов, Д. И. Блинков, Е. В. Лазарев и И. И. Шварцер

Заявитель

УСТРОЙСТВО ДЛЯ СНЯТИЯ ИЗЛИШНЕЙ ТОЛЩИНЫ

МЕТАЛЛИЧЕСКИХ ПОКРЫТИЙ

Изобретение относится к области нанесения горячих покрытий.

Известно устройство для снятия излишней толщины металлических покрытий, содержащее емкость для деталей, в которой расположено приспособление для транспортирования деталей.

Цель изобретения — повысить производительность устройства.

Для этого емкость выполнена в виде конусного барабана с отверстием, внутри которого закреплено приспособление для транспортирования деталей, выполненное в виде конусного шнека.

На чертеже схематично показано предложенное устройство, общий вид.

Оно состоит из конусного барабана 1, внутри которого расположено приспособление для транспортирования деталей, выполненное в виде конусного шнека. 2. На корпусах конусного барабана 1 и конусного шнека 2 расположены шестерни 3 и 4, связанные с приводом 5, имеющие различные диаметры и потому придающие конусному барабану 1 и конусному шнеку 2 различные скорости вращения. Причем скорость шнека превышает скорость барабана, что заставляет детали, при атые центрооежно!! силой . барабану, перемещаться вдоль его оси.

Для передачи деталям тепла в момент их вращения с необходимой скоростью, при которой излишние частицы покрытия центробежной силой выбрасываются через отверстия в ! опу снох! барабане 1, BHvTpb pl о вдуваетс! горячий воздух через сопло 6.

10 Для сбора излишних частиц покрытий установлен кожух 7.

Количество снимаемого металла с деталей регулируется количеством оборотов барабана ! шне: а.

Предмет изобретения

Ъ сгройство для снятия излишней толщины металлических покры и!!!, содержащее ем! Ость для деталей, ьнутрп которой расположено

20 приспособление для транспортирования деталей, огликаюи ееся. тем, что, с целью увеличения производительности, емкость выполнена в виде конусного барабана с отверстием, внутри которого з-креплено приспособление для

25 транспортирования деталей, выполненное в виде конусного шнека., l
